Каплеуловители «УЛЬТРАСЕТ» предназначены для улавливания капельной жидкости из потока газа или пара в процессах очистки и осушки природного газа, в вакуумных колоннах при перегонке мазута для улавливания частиц кокса, металлов и асфальтенов, в процессах селективной очистки масел для улавливания капель растворителей, в сепараторах, устанавливаемых перед компрессорами для отделения капель жидкости и т.д.
Каплеуловители «УЛЬТРАСЕТ» легко монтируются через люк диаметром 500 мм, обладают высокой надежностью и долговечностью при эксплуатации.
Особенность конструкции состоит в том, что она позволяет максимально использовать полезную площадь аппарата, благодаря чему обеспечивается высокая производительность по газу при максимальной эффективности сепарации.
Каплеуловители «УЛЬТРАСЕТ» прошли всестороннюю проверку на экспериментальных и полупромышленных установках, а также при реконструкции газовых, нефтегазовых сепараторов и массообменных аппаратов нефтеперерабатывающих установок.
Каплеуловители «УЛЬТРАСЕТ» изготовляются серийно по техническим условиям, которые предусматривают изготовление сетки из различных металлов и синтетических материалов с различной плотностью упаковки (удельной поверхностью). При изготовлении сетки из металлической проволоки толщиной 0,2-0,32 мм удельная поверхность изменяется в пределах от 170 до 500 м2/м3. Применение других материалов или толщины проволоки для сетки обеспечивает изменение удельной поверхности каплеуловителей в широких пределах - 150-800 м2/м3. Выбор величины удельной поверхности каплеуловителя определяется условиями работы каплеуловителя в аппарате и требованиями к эффективности его сепарации.
ТУ 3689-001-17199566-98
Описание конструкции Каплеуловитель из вязанной гофрированной сетки используется в аппаратах различного диаметра от 300 мм до 10000 мм. В случае, когда размер каплеуловителя превышает размер люка, используется каплеуловитель блочного типа с размерами блоков, которые свободно проходят через люк диаметром 500 мм.

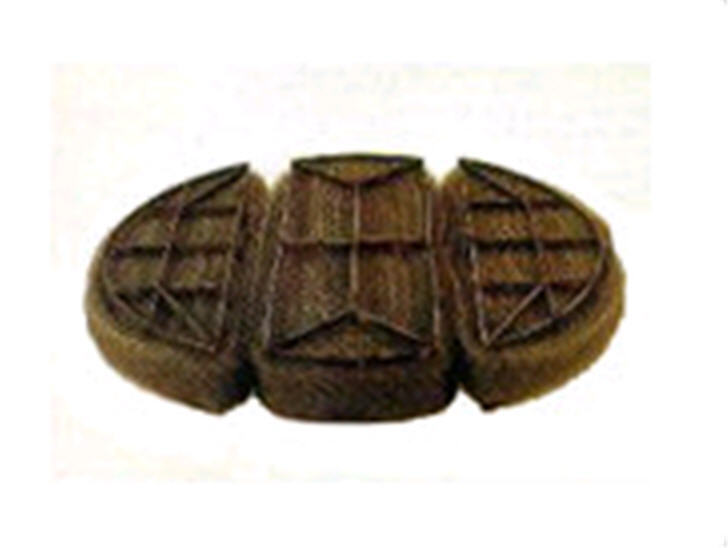

Блоки каплеуловителя состоят из каркаса, заполняемого вязаной гофрированной рукавной сеткой, и стяжек, фиксирующих положение рукава.
Жесткий каркас обеспечивает необходимую прочность при монтаже и эксплуатации.
Максимальные габаритные размеры блока каплеуловителя: длина - 1008 мм, ширина - 400 мм, высота - 130 мм. Максимальный вес блока каплеуловителя - 11 кг.
В аппарате каплеуловитель устанавливается на опорную решетку, а сверху закрепляется ограничительной решеткой.
Каплеуловитель «УЛЬТРАСЕТ» обладает высокой надежностью в эксплуатации, его конструкция практически исключает возможность деформации блоков и нарушение сплошности слоев при нормальных условиях эксплуатации.
Конструкция каплеуловителя обеспечивает высокую эффективность сепарации (более 99%) и улавливание мелких частиц жидкости размером от 3-5 мкм и выше.
Работа каплеуловителя Каплеуловители «УЛЬТРАСЕТ» устанавливаются, как в горизонтальных, так и в вертикальных аппаратах на выходе газа из аппарата, в массообменных колоннах они могут устанавливаться в верхней части колонны для предотвращения уноса жидкости с тарелок, а также над вводом сырья в колонну для улавливания капельной жидкости и твердых частиц.
Каплеуловитель располагается в аппарате горизонтально, так что поток газа (пара) с содержащейся в нем капельной жидкостью поступает на него снизу. Газ свободно проходит между рядами проволоки, а капли жидкости задерживаются на поверхности проволоки, укрупняются и стекают на нижнюю поверхность каплеуловителя, с которой падают вниз. Таким образом газ (пар) освобождается от капельной жидкости.
Выбор размеров каплеуловителя (диаметр, высота, удельная поверхность) зависит от рабочих условий в аппарате и технологических требований к очищенному газу.
Допустимый фактор паровой нагрузки на каплеуловителях составляет от 2,7 до 4,5 Па0,5 и зависит от плотности газа, физических свойств газа и жидкости.
Перепад давления на каплеуловителе из вязаной сетки изменяется от 3,0 до 25,0 мм вод. ст. в зависимости от его плотности, скорости газа и нагрузки по жидкости. На рисунке представлены результаты стендовых испытаний каплеуловителей с разной удельной поверхностью на системе вода-воздух.
Для заказа каплеуловителей «УЛЬТРАСЕТ» необходимо заполнить опросный лист с исходными данными и направить его в наш адрес по факсу или почтой.
