Фильтр угловой ФУ

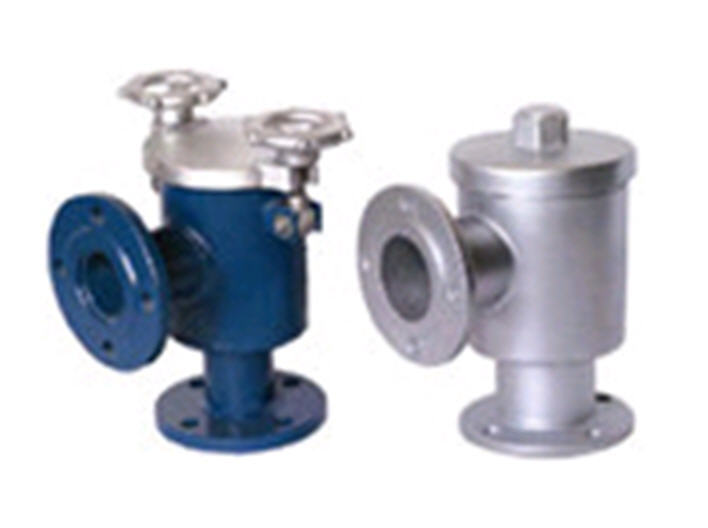

Фильтры угловые ФУ-50 и ФУ-50А предназначены для предварительной очистки от механических примесей нефтепродуктов. Фильтры в зависимости от материала выпускаются в двух исполнениях: со стальным корпусом ФУ-50 и с алюминиевым корпусом - ФУ-50А.

Фильтры устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.

По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе:
ФУ- 50А У1 ТУ 3689-007-10524112-2002, где
50- условный проход;
У1 - климатическое исполнение;

А - алюминиевый корпус.

Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.

Технические характеристики Наименование параметра

ФУ-50*

ФУ-50А*

Условный проход DN

50

50

Габаритные размеры, мм, не более длина L

215

202

ширина B

230

140

высота H

280

260

Присоединительные размеры, мм D

140

140

D1

110

110

d

14

14

n, шт

4

4

Масса, кг, не более

6,8

4
