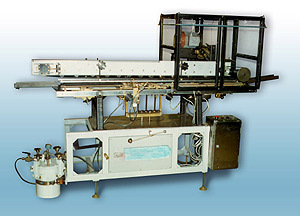

Машина этикетировочная предназначена для наклеивания этикеток на катящиеся жестяные банки. Состоит из следующих основных частей: основания на регулируемых по высоте опорах, рамы, балки, на шкивах которой натянутый клиновый ремень принуждает катиться банки по направляющим планкам, магазина этикеток, пневмо и электрооборудования. На раме находится подогреваемая ТЭНом емкость, клей в которой переносится на банку вращающимися дисками. Вращающиеся части закрыты ограждением, в котором для удобства обслуживания имеются дверцы.
Пневмооборудование предназначено для периодического, по мере поступления банки, выдавливания порций клея из форсунки на край этикетки для формирования замыкающего шва. Состоит из блока подготовки воздуха, грех распределителей, емкости с клеем, трубопроводов.
В составе электрооборудования имеются электродвигатель, индуктивные датчики, звонок, силовой шкаф с панелью управления. размещенный на основании. Режим управления машиной - полуавтоматический. В функции оператора входят включение-выключение машины, подготовка и пополнение магазина расходуемыми этикетками без остановки процесса наклеивания, контроль.
Производительность 300 банок/мин
Диаметр банки 54...103 мм
Высота банки 53...180 мм
Цикл пополнения магазина этикетками 5 мин
Давление сжатого воздуха в сети 0,3...0,5 МПа
Расход сжатого воздуха 10 л/мин
Подводимый трехфазный ток частотой 50 Гц:
- напряжение 380 В
- мощность 1600 Вт
Габаритные размеры, LхBхH 2300х720х1750
Масса машины 460 кг .
