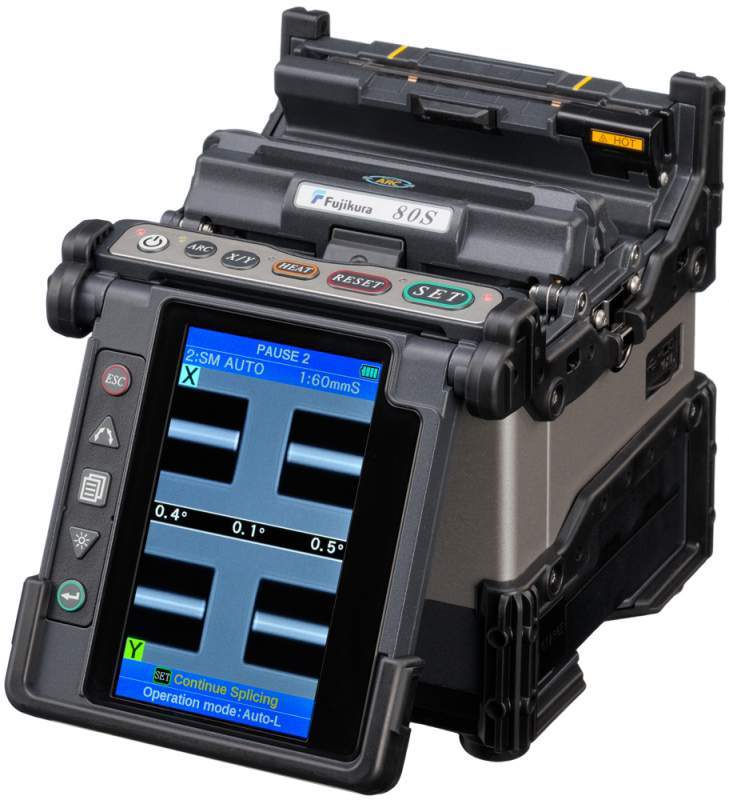

Оптический сварочный аппарат Fujikura-80S

Основные особенности Fujikura-80S (в сравнении с FSM-60S):

Новая Li-Ion батарея теперь позволяет совершать до 200 циклов сварки-термоусадки Большая скорость сварки волокна (7с для одномодового волокна) Большая скорость термоусадки (14с для КДЗС 60мм) Увеличенное время жизни электродов - до 3000 сварок Сварка при длине скола всего 5мм для использования с любыми сварными коннекторами либо для использования микро-КДЗС (20мм, 30мм) Система обзора без зеркал Автоматическое закрывание ветрозащитной крышки при загрузке волокон и открывание по окончанию сварки Автоматическое закрывание-открывание крышки печки при загрузке КДЗС и открывание при завершении процесса термоусадки Широкий спектр держателей кабеля, включая держатели для дроп-кабеля "бабочка"

Аппарат рассчитан на работу в самых жестких условиях эксплуатации, имеет высокую защиту от пыли и влаги, не боится ударов и падений, обеспечивает работу в диапазоне температур от -10°С до +50°С. Аппарат отлично показал себя в тестах при падениях из шести различных положений с высоты 75 сантиметров.
Благодаря быстродействию Fujikura 80S, при его использовании отпадает необходимость в использовании дополнительной печки для термоусадки КДЗС, которая применяется в более старых сварочных аппаратах. При этом для специальных работ в лабораторных и производственных условиях предусмотрено подключение к сварочному аппарату второй печки или термостриппера. Сварочный аппарат 80S русифицирован и поставляется с руководством пользователя на русском языке.

Аппарат поставляется в новом кейсе, расcчитанном на возможность сварки прямо в кейсе:

При этом в стандартный комплект поставки входит съемный монтажный столик:

Особенности Fujikura 80S:

Самый современный аппарат для сварки оптических волокон Не боится ударов, тряски и падения с высоты 76 см Защита от пыли с размером частиц 0,1-500 микрон Защита от влаги со скоростью выпадения осадков не более 10 мм в час в течении 10 минут Высокая автоматизация процесса сварки Увеличенный поворотный монитор, автоматическое распознавание положения монитора, дублированное управление Удобный монтажный стол Возможность обновления программного обеспечения через Internet Общие электроды с аппаратами FSM-50S/60S

Стандартная комплектация Fujikura 80S:

Наименование Модель Сварочный аппарат Fujikura-80S Жесткий кейс СС-30 Сетевой адаптер зарядного устройства ADC-18 Сетевой шнур питания ACC-15 Запасные электроды (пара) ELECT2-20A USB кабель USB-01 Приемный лоток для термоусаживаемых КДЗС SL-01 Руководство по эксплуатации на русском языке M-80 Отвертка SC-01 Дозатор для спирта AP-01

Технические характеристики:

Типы свариваемых волокон Одиночные кварцевые оптические волокна: одномодовые (SM, ITUT G.652), многомодовые (ММ, ITUT G.651), cо смешенной областью дисперсии (DS, ITUT G.653), - и волокна для FTTx (G.657) Диаметр свариваемого волокна От 80 мкм до 150 мкм Диаметр покрытия свариваемого волокна От 100 мкм до 3000 мкм Длина зачищаемых волокон От 5 до 16 мм Реальные средние потери на сварном соединении 0,02 дБ для SM; 0,01 дБ для ММ; 0,04 дБ для DS; 0,04 дБ для NZDS Типичное время сварки 7 секунд для SM волокна Коэффициент отражения от сварного соединения, дБ Не более 60 Программы сварки 40 настраиваемых пользователем программ сварки, до 60 установленных заводских режимов сварки Оценка потерь сварки Есть, по cердцевине и оболочке Функция внесения потерь в месте сварки Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора, начиная с 0,1 дБ с шагом 0,1 дБ Сохранение результатов сварки Внутренняя память позволяет сохранять до 2000 результатов сварки Просмотр места сварки Оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на 4,73" цветном ЖК дисплее Увеличение места сварки В 320 раз для раздельного просмотра;
В 200 раз для одновременного просмотра по осям X и Y Условия эксплуатации От 0 до 5000 м над уровнем моря;
Скорость ветра до 15м/с;
Относительная влажность от 0 до 95%;
Температура от - 10°С до +50°С. Проверка механической прочности места сварки Настраиваемое, 195 - 225 г Термоусадка Встроенный нагреватель с 30 режимами нагрева Время термоусаживания 14 сек для КДЗС 60мм производства Fujikura Типы применяемых термоусадочных трубок Стандартные, длиной 60 мм, 40 мм, 30мм, 20мм Количество сварок с термоусадкой при питании от аккумуляторной батареи 200 сварок от полностью заряженной батареи BTR-09 Память 2000 сварок Интерфейсы USB 2.0, мини DIN для подключеняи термострипперов HJS-02, HJS-03 Размер 146х159х150 мм (с обрезиненой защитой) Вес 2,7 кг (с аккумуляторной батареей)

Дополнительно:

Аккумуляторная батарея на 200 сварок и термоусадок BTR-09 Шнур для зарядки батареи от сетевого адаптера DCC-14 Шнуры питания от источника постоянного тока От автомобильного прикуривателя DCC-12 От клемм внешнего аккумулятора DCC-13 Держатели волокна Для дроп-кабеля "бабочка" Для буферного покрытия 2 мм Для буферного покрытия 3 мм Для 250 мкм покрытия FH-60-250 Для 900 мкм буферного покрытия FH-60-900 Зажимы волокна Для длины зачистки 8 мм CLAMP-S60-B Для 900 мкм свободного буфера CLAMP-S60-C Крепеж лупы JP-06 Лупа MGS-05 Электроды ELECT2-20A
