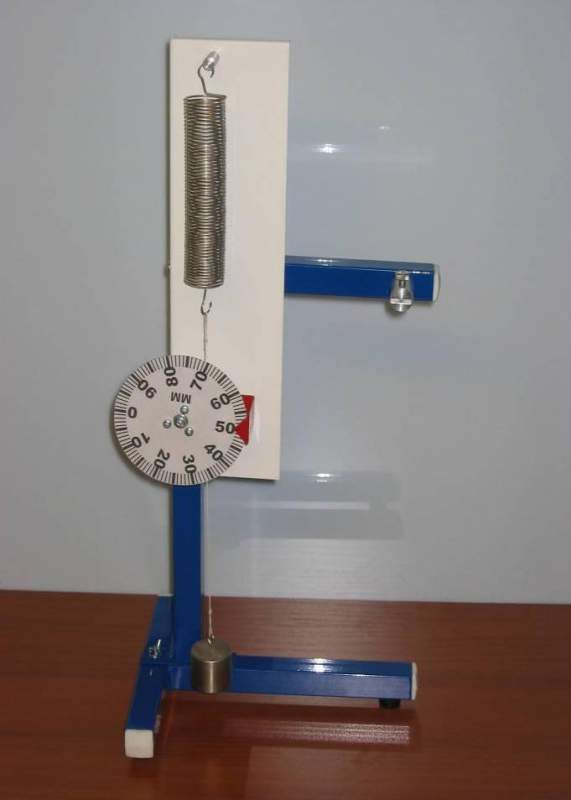

Установка для демонстрации видов деформации ПВД-2 Прибор предназначен для наблюдения деформации цилиндрических пружин растяжения и металлических полос из различных металлов и определения упругой и остаточной составляющих деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Масса прибора 0,6 кг;
Габаритные размеры 470 х 210 х 200 мм. УСТРОЙСТВО И РАБОТА ПРИБОРА Прибор состоит из штатива выполненного из стальных труб квадратного сечения, на котором крепятся панель, измеритель деформации, стержень для цилиндрических пружин и зажим для листовых пружин.
Последний повернутый на 90О виток испытуемой пружины продевается в отверстие стержня. На нижний виток пружины надевается нить.
Затем нитью выполняют один виток в проточке барабана измерителя деформации, который находится за циферблатом и жестко связан с ним.
Под действием груза усилие передается на испытуемую пружину через нить, пружина растягивается, барабан вместе с циферблатом, проградуированным в миллиметрах, поворачивается на некоторый угол, по циферблату и визирной стрелке производят отсчет деформации.
После снятия нагрузки измеритель деформации возвращается не в нулевое положение (за исключением пружины из стальной проволоки), фиксируя остаточную составляющую деформации. Эта составляющая проявляется также в удлинении пружины из медной проволоки.
Аналогично, но на изгиб испытываются плоские пружины, которые консольно крепят в зажиме и нагружают так же, как цилиндрические пружины.
В целях сокращения размеров упаковочной тары изделие поставляется в разобранном виде - вертикальная часть и основание штатива разделены. Для сборки прибора основание штатива и вертикальная часть прибора свинчиваются между собой, для чего в отверстия основания помещены винты с шайбами и барашками.
КОМПЛЕКТ ПОСТАВКИ
Прибор в сборе- 1 шт. Комплект цилиндрических пружин - стальная- 3 шт.; - медная- 1 шт. Комплект плоских пружин - алюминиевая - 1 шт.;- стальная (или латунная)- 1 шт.
