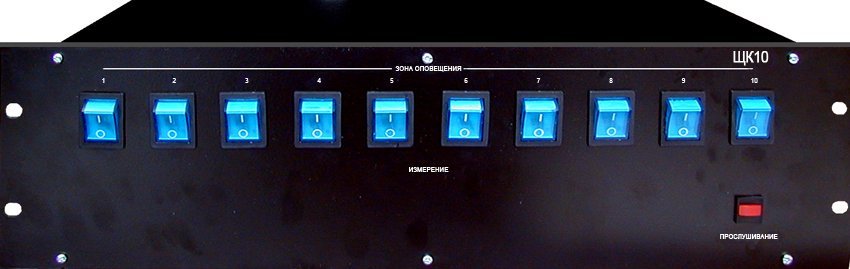

Щит выходной коммутации грозозащищённый ЩК10

Щит выходной коммутации зон грозозащищённый ЩК10 (ЩК5) предназначен для раздачи и коммутации сигналов звуковой частоты по зонам оповещения совместно с усилителями мощности трансляционными  любой конфигурации.

Для звукового контроля транслируемого сигнала, измерения входного сопротивления и сопротивления изоляции трансляционных линий совместно со щитом выходной коммутации ЩК10 (ЩК5) рекомендуется использовать Блок контроля и имерения линий БКИЛ-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩК5-1/ЩК5-5 ЩК10-1 Максимальная выходная мощность, не менее, Вт 1000 2000

Номинальное выходное напряжение, В

соответствует выходному напряжению усилителя мощности

Номинальное входное напряжение, В

соответствует входному напряжению Количество входов 1/5 1 Количество выходов 5 10 Максимальная мощность на каждом выходе, не более, Вт 200 Защита на выходе грозозащита Потребляемая мощность изделия от сети 220В 50Гц, не более, Вт 12 24 Габаритные размеры, мм 483х180х132 Вес, не более, кг 3,9 4,5
