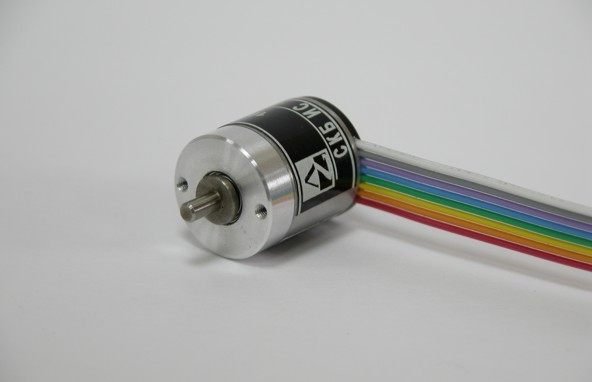

Миниатюрный абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия - фотоэлектрический.
Миниатюрный - диаметр корпуса 19 мм.
С цельным валом.
Разрешающая способность - до 15 разрядов на оборот.
Способ выдачи данных - последовательный SSI.
Напряжение питания - +5 В.
Приборный вариант с плоским кабелем.
Синонимы: абсолютные датчики, датчик перемещения, датчик угловой, датчик поворота, датчик угла, датчик угловых перемещений.
Текущий статус: - - -Серийный выпуск
Многооборотный - -
Нет - - - -
Разрешение в пределах одного оборота, бит (кол. позиций) - -
8 (256) - - - -
9 (512) - - - -
10 (1024) - - - -
11 (2048) - - - -
12 (4096) - - - -
13 (8192) - - - -
14 (16384) - - - -
15 (32768) - - - -
Выходной код - -
двоичный код - - - -
код Грея - - - -
Способ выдачи данных -
SSI последовательный - - - -
Особенность конструкции -
Цельный вал - - - -
Модификация преобразователя -
А - - - -
Конструктивное исполнение -
3 - - - Напряжение питания, В - -
+5 - - - -
Выходной сигнал -
RS-422 - - - -
Интервал рабочих температур °С - -
от 0 до +70 - - - -
от -40 до +85 - - - -
Класс точности -
8 класс ±150" - - - -
Масса (без кабеля) -
0,03 кг - - - -Степень защиты от внешних воздействий -
IP50 - - - -Максимальная скорость вращения вала, об./мин. -
10000 - - - -Вибрационное ускорение в диапазоне частот (55...2000) Гц -
≤- 100 м/с2 - - - -Момент трогания ротора (20°C) -
≤- 5х10-4 Н·м - - - -Допустимая осевая нагрузка на вал -
≤- 3 Н - - - -Допустимая радиальная нагрузка на вал -
≤- 3 Н - - - -Ударное ускорение -
≤- 300 м/с2 - - - -Момент инерции ротора -
4,0х10-8 кг·м²- - - - -Максимальная скорость вращения вала без сбоя выходного сигнала -
2000 об/мин - - - -Ток потребления -
≤- 150 мА - - - -Диаметр корпуса, мм -
19 - - - -Описание соединителей (pdf) -
