Транзитно-оконечную автоматическую телефонную станцию МиниКом DX-500C-К УПАТС "МиниКом DX-500C-K" является вариантом исполнения УПАТС «МиниКом DX-500C» и представляет собой транзитно-оконечную автоматическую телефонную станцию с автономным управлением, предназначенную для работы в сетях специальной телефонной связи по аналоговым, среднескоростным соединительным линиям, каналам Е1, а также в сетях с маршрутизацией пакетов**.
Емкость УПАТС «МиниКом DX-500C-K» составляет от 16 до 96 портов абонентских комплектов, аналоговых и/или цифровых соединительных линий, 2-х потоков Е1. УПАТС обеспечивает возможность подключения изделий М-572, рабочих мест операторов ручного обслуживания (ПАК «МиниКом DX-500 РМК-Э (РМК-Э-МО)»)
В состав УПАТС входят:
· малогабаритная кассета для размещения модулей УПАТС;
· блок линейных фильтров;
· модули УПАТС «МиниКом DX-500C» в различных конфигурациях, в т.ч. с IP шлюзом MSG-4;
· сетевой фильтр питания;
· блок питания с аккумуляторными батареями;
· внешние кабели подключаются через разъемы в задней крышке шкафа
Габаритные показатели:
604x243x578 мм (ВхШхГ)

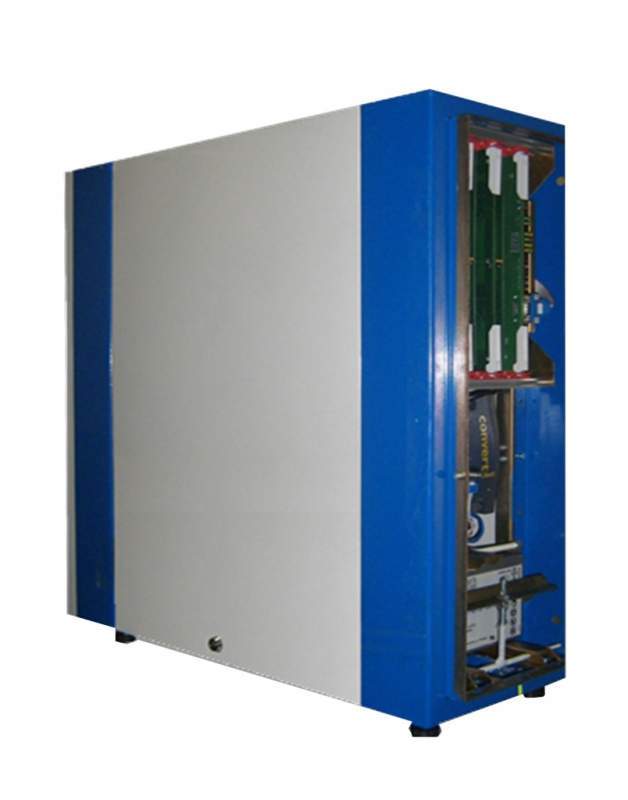

Шкаф УПАТС оборудован устройствами для опечатывания двери и задней стенки, датчиками вскрытия дверцы и задней стенки. Автономной сигнализацией, контактами для подключения внешней сигнализации, индикаторами работоспособности, устройством для опечатывания.
Перечень модулей УПАТС «МиниКом DX-500C-K»:
1) модуль управляющего устройства с двумя ИКМ потоками - 1;
2) модуль* (с субмодулем) на 32 абонентские линии - до 3-х;
4) шлюз* МSG-4 - до 1;
5) модуль для подключения изделия М-573, ПАК РМК-Э -1;
6) модуль* 10-ти проводных СЛ - до 3-х;
7) модуль* СЛ со стыком С1-И - до 3-х;
8) модуль* с 2-х проводными СЛ - до 3-х.
