Рампа газовая пропановая РП-1х4.
|
Поделитесь страницей в Социальных сетях
|
|

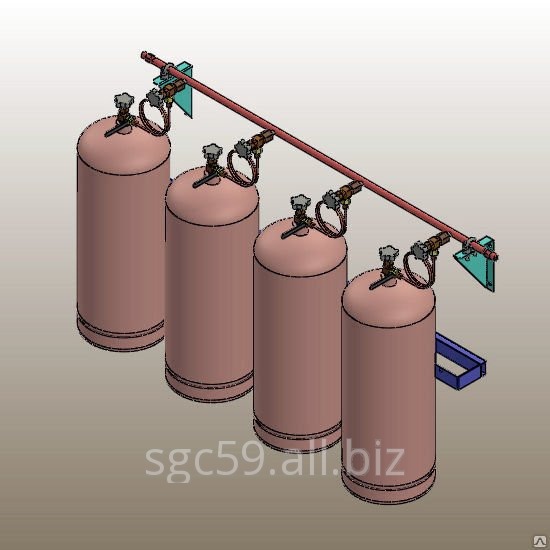

Рампа газовая пропановая РП-1х4 предназначена для непрерывного снабжения потребителей газом от 50 л. баллонов с вентилем и резьбой левой СП21,8-14 ниток на дюйм. • Рампа газовая пропановая состоит коллектора, ложемента и змеевиков. • На коллекторе установлено по 4 вентилей (ВВ-88) для соединения баллонов через змеевик. Один конец трубки присоединяется непосредственно к баллону, а второй к вентилю, установленному на коллекторе. • Давление и количество газа, выходящего с рампы, регулируется рамповым редуктором БПО-5-4 (0-5 м?/ч) в пределах от 0,2-3 кгс/см?. • Рампа газовая пропановая изготовлена в климатическом исполнении УХЛ4 по ГОСТ 15150-69. ПРИНЦИП РАБОТЫ Газ, после открытия вентилей на пропановых баллонах каждой ветви, подается через змеевики на вентили. Через вентили подается в коллектор, далее после узла соединения ветвей поступает в рамповый редуктор БПО-5-4. Затем, после редуцирования, через выходной штуцер газ поступает потребителю. Вентили на коллекторе позволяют отключать или заменять отдельные баллоны во время работы рампы. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА • Рабочее давление в рампе, (кгс/см?) - 25. • Количество ветвей - 1. • Количество подсоединяемых баллонов - 4. • Габариты рампы, мм, не более: длина - 1600; ширина - 425; высота - 1000. • Масса, кг, не более - 80. КОМПЛЕКТ ПОСТАВКИ • Ложемент с цепями - 1 шт. • Коллектор - 1 шт. • Уголок крепления - 2 шт. • Змеевик (труба компенсационная) - 4 шт. • Редуктор БПО-5-4 - 1 шт. • Крепеж - комплект.
