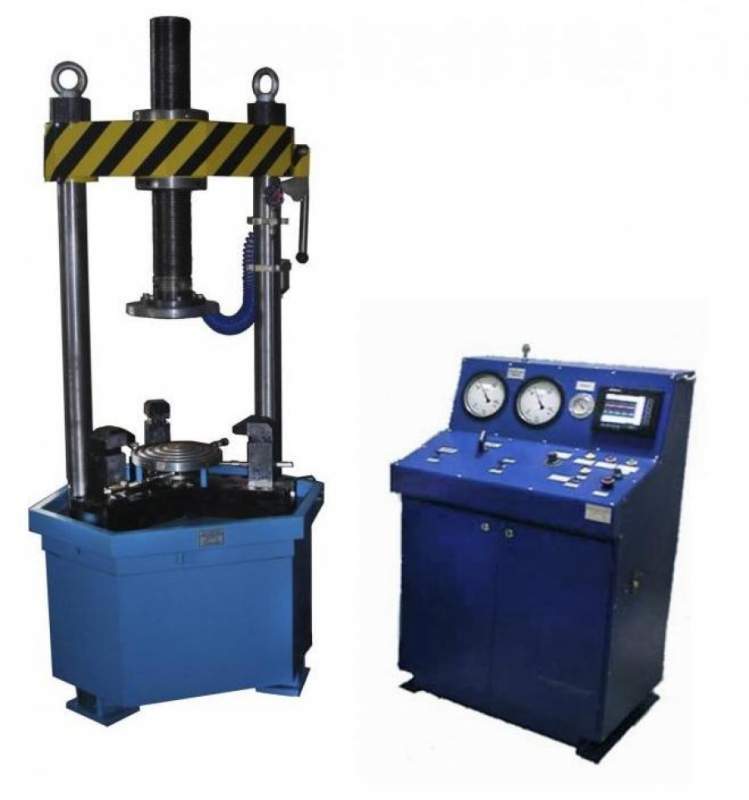

Стенд вертикальный для гидравлических испытаний трубопроводной арматуры СТИ-1-4
Предназначен для проведения:
- гидроиспытаний на прочность и плотность материала корпусных деталей водой давлением Рпр=1,5PN
- герметичность затвора сальникового уплотнения и прокладочных соединений запорно-регулирующей фланцевой арматуры водой давлением Ргерм=1,1 PN, в соответствии с требованиями нормативной документации (ГОСТ, API и др.).
Испытательная среда: вода 12 класса чистоты по ГОСТ 351232-98.
Контроль за испытаниями:
визуальный: - по индикатору протечек;
2. инструментальный:
- по показанию манометров
3. компьютерно- регистрационная система
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель Диапазон использования DN, мм Диапазон использования PN, МПа Габаритные размеры, мм* Масса, кг СТИ-1-4 50…400 1,6...25 880х980х2010 1150 СТИ-1-4у 50…400 1,6...45 950x950x2400 1650 Достоинства:
контролирует усилие прижима;
все элементы, контактирующие с водой, являются коррозионностойкими;
силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции),
что увеличивает срок службы стенда, управление ножной педалью;
откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием;
стенд оснащен поддоном для сбора воды;
применение рукавов высокого давления с быстроразъемными соединениями позволяет сократить
время проведения испытаний;
стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с
электроприводом, гидроприводом, либо механическим приводом;
быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов;
испытания обеих полостей арматуры без переустановки.
Возможная комплектация:
Станция оборотного водоснабжения СТОЖ.Защитное ограждение с бронестеклом и системой видеонаблюдения.Компьютерная регистрационная система CT-RS.Кран консольный
