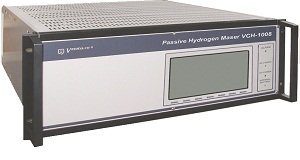

Первичный эталонный источник VCH-1008C предназначен для формирования высокостабильных сигналов используемых в цифровых сетях связи в качестве синхросигналов первого уровня иерархии. Применение цифровых технологий для формирования и обработки сигналов позволяет реализовать наилучшие характеристики стабильности.
Основные области применения.
- синхронизация в цифровых сетях связи.
Основные характеристики:
Выходные сигналы:
Cинусоидальные: 5 МГц; 10 МГц; 100 МГц, (1±0.2) В на нагрузке 50 Ом.
Импульсные: 2,048 МГц (прямоугольный импульс), (1,5&spanide;2,8) В на нагрузке 75 Ом (МСЭ-Т G.703 раздел 13).
1, 1/60 Гц, импульс положительной полярности, длительность импульса (10±0.1) мкс, TTL уровень на нагрузке 50 Ом, длительность фронта
Метрологические характеристики
Погрешность по частоте ±3×10-13
(при выпуске)
Относительная погрешность по частоте ≤±1×10-12
Частотный корректор разрешение
диапазон 1×10-15
1×10-10
Нестабильность частоты
(вариация Аллана при (25±1)C°, без воздействия
внешних факторов) 1 с ≤1,0×10-12 10 с ≤3,0×10-13 100 с ≤1,0×10-13 1 час ≤3,0×10-14 1 день ≤2,0×10-14
Погрешности (согласно МСЭ-Т G.811 раздел 6.1 и ЕТС 300 462-6 раздел 5.1) Максимальная ошибка временного интервала Интервал наблюдения t(с) МОВИ, (нс) 0,1< t ≤1000 0,275t+25 t>1000 0,01t+290
Девиация временного интервала Интервал наблюдения t(с) ДВИ (нс) 0,1< t ≤100 3 100< t ≤1000 0,03t 1000< t ≤10 30
Погрешность синхронизации по внешней
шкале времени, не более ≤±50 ns
Магнитная чувствительность, не более ≤±2×10-14 1/Эрстед
Применяются цифровые технологии для формирования и обработки сигналов
Полный мониторинг рабочих параметров прибора на ЖК-дисплее передней панели.
Интерфейсы: RS-232C; USB; LAN .
Питание: переменный ток: 100–240 В, 50-60 Гц; постоянный ток: (38,4 – 57,6) В, два входа.
Потребляемая мощность, не более: 80 Вт.
Размеры (Ш×В×Г): 470 мм×200 мм×530 мм.
Вес: 30 кг.
Гарантия: 3 года.
Срок службы: 15 лет.
