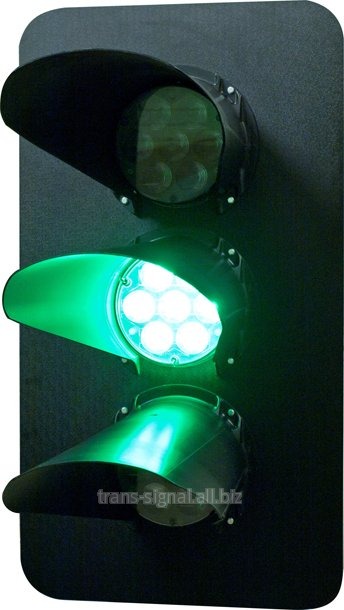

Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01
Трехзначные головки мачтового светофора со светодиодными светооптическими системами (ССС) используются для подачи сигналов различных цветов с целью организации бесперебойного и безопасного движения поездов и маневровой работы и предназначены для замены традиционных светофорных головок на лампах накаливания.
ЗАО «Транс-Сигнал» является разработчиком и изготовителем изделия «Система светодиодная светооптическая мачтового светофора НКМР.676636.030ТУ», входящего в состав светофорных головок, и имеет утвержденные технические решения (НКМР.676636.030 ТР) на включение ССС в системы автоблокировок с децентрализованным размещением оборудования (типа АБ-2-4К-77, АБ-1-К-25-50-ЭТ-82, АБ-2-К-25-50-ЭТ-82, И-206-91, КЭБ-1, АБТ и т.д.), а также в системы электрической централизации (как релейные – от ЭЦ-9 до ЭЦ 12-2000, ЭЦ 12-2003, включая БМРЦ, так и микропроцессорные – например, Ebilok-950, производства «Bombardier», МПЦ-И, производства ЗАО «НПЦ «Промэлектроника»). Все варианты включения прошли опытную эксплуатацию и более 2-х лет успешно эксплуатируются на сети дорог ОАО «РЖД».
Основные технические характеристики
питание от источника переменного тока напряжением
10,5-12 В
потребляемая мощность одной светодиодной системы, не более
15 Вт
средняя наработка на отказ, не менее
50 000 час
масса одной светодиодной системы, не более
6 кг
сила света по оптической оси, не менее
красная
2100 кд
жёлтая
4350 кд
зелёная
2600 кд
синяя
200 кд
лунно-белая
2500 кд
Для использования головки на входных светофорах с резервным питанием существует возможность подключения к источнику постоянного напряжения по отдельному входу: напряжением 10,5 – 12 В, мощностью одной светодиодной системы 25 Вт.
Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01
С 01.02.12г. ЗАО «Транс-Сигнал» приступило к изготовлению продукции с применением современных композиционных полимерных материалов:
Козырьки пластиковые (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации); Фоновый щит пластиковый (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации, цвет: с одной стороны черный, с другой стороны светло-серый); Соединительная коробка (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации); Задняя крышка головки светофора (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации); Корпус головки металлический оцинкованный; Комплект монтажных частей (КМЧ) на металлическую либо ж/б мачту – покрытие горячий цинк; Шланг (полиамидный – стойкость к механическим воздействиям, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации).
*Данная конструкция с применением композиционных полимерных материалов прошла приемочные испытания, введена в КД на светофор (ТУ32 ЦШ 2141-2009) и утверждена для постоянной эксплуатации Управлением автоматики и телемеханики ЦДИ.
Запись при заказе:
№ п/п
Наименование, марка, тип изделия
№ чертежа
Код СКМТР
Примечание
1
Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00 ГС-3 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ)
17758-00-00
3185641985
с КМЧ для металлической мачты
2
Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00-01 ГСЦ-3 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ)
17758-00-00-01
3185641989
с КМЧ для / ж.б. мачты
*При заказе просим уточнять цветность сигналов трехзначной головки мачтового светофора.
Комплектность поставки Головка 3-значная светодиодная мачтового светофора - 1 шт.; Кронштейн - 1 шт.; Шланг - 1 шт.; Ключ - 1 шт.; Руководство по эксплуатации - 1 шт. на партию; Этикетка - 1 шт.
Преимущества светодиодных светофорных головок по сравнению с системами на лампах накаливания:
увеличение срока службы источников света в 25 раз; увеличение срока службы изделия в 2 раза; снижение эксплуатационных затрат в 10-15 раз; антивандальное исполнение.
