Назначение
Предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 400В
Применение
Вводно-распределительные устройства общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, ящики управления.
Материалы
Несущая панель и элементы органов управления выполнены из оцинкованной сталиТоковедущие части выполнены из оловенированной электротехнической медиИзолирующие элементы выполнены из керамики.
Преимущества
Простота и надежность конструкцииУдобство монтажаШирокий выбор типоисполнений по номинальному току
Конструкция

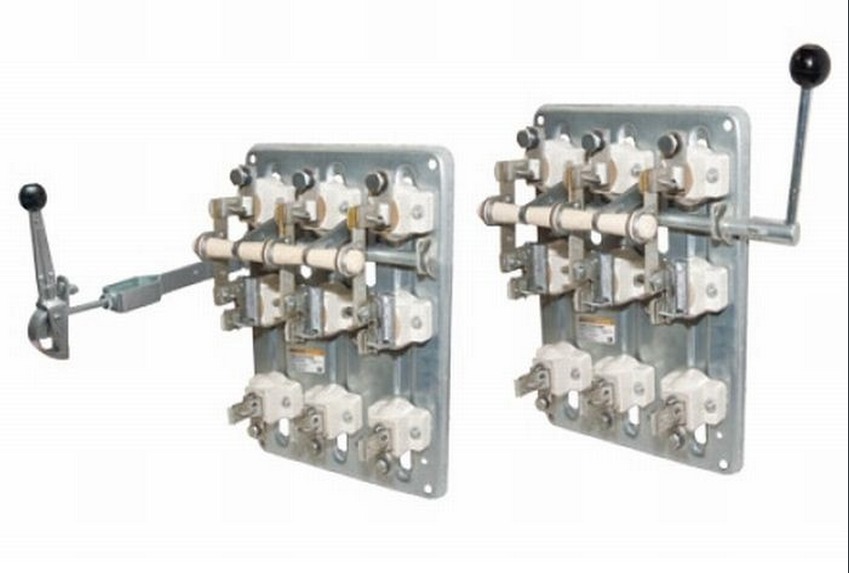

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.Контактная система ножевого типа с видимым разрывом цепиВключенное и отключенное положение аппарата указывается положением рукоятки приводаВ рубильниках серии РП используются плавкие вставки предохранителей серий ППНН, ППН, ПН2.Возможность изменения расстояния между губками оснований для различных типов плавких вставок..Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками, и шин с помощью резьбовых соединений.Все резьбовые соединения рубильников предохранены от самоотвинчивания..
Условия эксплуатации
Рабочее положение рубильников при эксплуатации вертикальное, отклонение в любую сторону не более 5 СРубильники с боковым (смещенным) приводом допускается устанавливать горизонтальноТемпература окружающей среды от -45 до +40 СВысота над уровнем моря не более 2000мОтносительная влажность воздуха не более 50% при +40 С или 90% при 20 С
