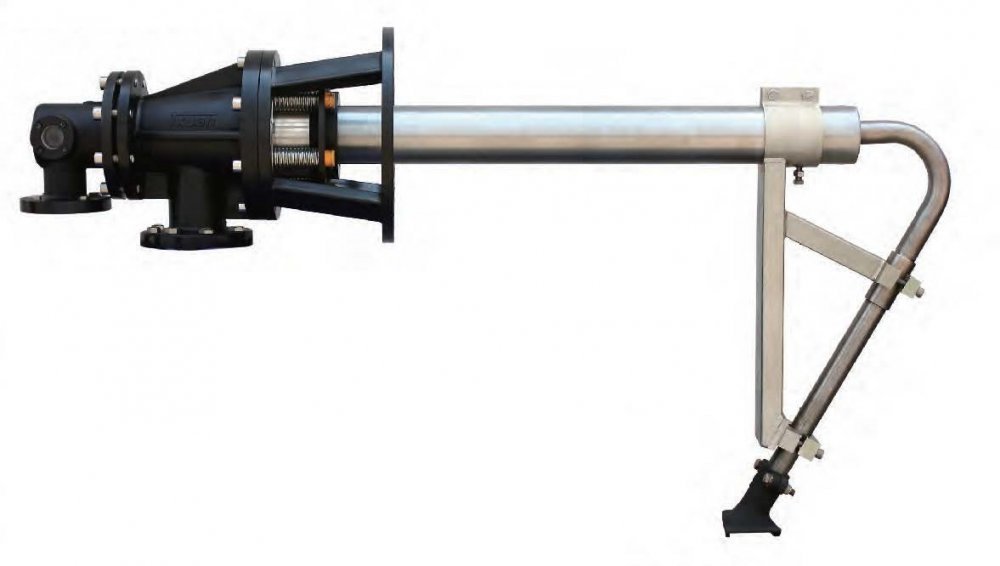

Паровые головки и конденсатоотводные устройства TENGXUAN предназначены для сушильных и сукно-сушильных цилиндров, бумагоделательных, картоноделательных и сушильных машин. Данное изобретение представляет собой машинный узел, обеспечивающий подачу пара из системы нагрева во вращающийся цилиндр, при этом производя отвод конденсата в канал слива.
Процесс представляет собой подвод пара в сушильные цилиндры с приводной стороны и одновременный отвод конденсата с помощью сифонной трубки. Конструкция их в значительной степени зависит от скорости машины, давления пара и способа отвода конденсата. При передаче тепла от греющего пара к поверхности цилиндров, пар конденсируется, на тихоходных машинах конденсат собирается в нижней части цилиндров, на быстроходных — образует замкнутое кольцо. Конденсатное кольцо уменьшает общий коэффициент теплопередачи от пара к бумажному полотну приблизительно на 30—50 %, а наличие конденсата в нижней части цилиндров приводит к перерасходу мощности привода и динамическим нагрузкам.
В зависимости от условий работы и требований Заказчика, изготавливаются металлические части из различных конструкционных сплавов металлов. Материалами для изготовления подшипника скольжения и уплотнительного кольца, являются: техническая керамика (углеродистый графит, карбид кремния и др.)
Области применения паровых головок:
- Бумажная промышленность
- Текстильная промышленность
- Резинотехническая промышленность
- Пищевая промышленность
- Химическая промышленность
Основные требования, предъявляемые к паровым головкам и конденсатоотводным устройствам:
1) Подвода пара в соответствии с заданным технологическим режимом;
2) Устойчивый отвод и обеспечение минимального остаточного слоя конденсата в сушильном цилиндре, при изменяющихся технологических параметрах (скорость машины, расход и давления пара в цилиндре);
3) Прочность, надежность и технологичность конструкции;
4) Удобство монтажа и демонтажа.
