Назначение
Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.
Применение
Вводно-распределительные устройства (ВРУ).Шкафы и пункты распределительные (ШРС, ШР, ПР).Оборудование трансформаторных подстанций (КСО, ЩО).Шкафы и ящики управления.
Материалы
Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.
Маркировка
Номинальный ток - значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.Номинальная отключающая способность - максимальный ток короткого замыкания, который предохранитель способен отключить.Тип предохранителя - «g» означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. «G» предохранитель служит для общего применения.Габарит предохранителя - данный параметр указывает на размеры предохранителя.

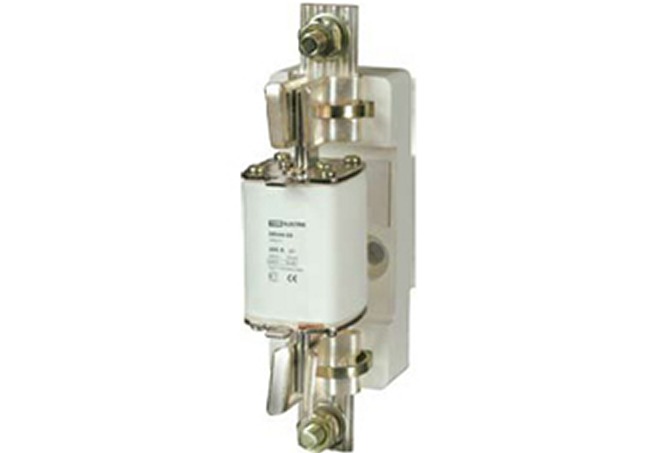

Конструкция
Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.Предохранители ППНН с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.
Преимущества
Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.Широкий диапазон рабочих температур: от-45 С до +60 С
