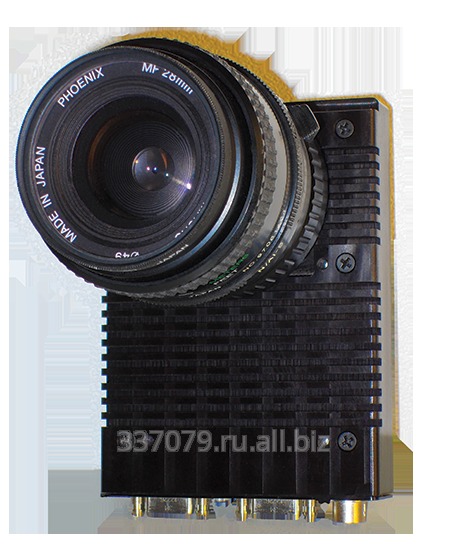

Камера высокоскоростной видеосъемки с FastCamera 300

Камера высокоскоростной видеосъемки с FastCamera 300 Назначение

FastCamera 300 является высокоскоростной системой 3-мегапиксельной цифровой камеры, с использованием CMOS с электронным затвором. Эта камера имеет возможность снимать с высокой скоростью, оснащена масштабируемой интегрированной FPGA, процессором обработки изображений, а также подсистемой памяти, что позволяет достигать автономно высокую скорость при обработке изображений камеры и длительном хранении. Варианты включают с высоким QE в видимой и ближней ИК диапазонах, в прочном корпусе, с выходом Camera Link. При интеграции с мощным фрейм граббером / картой сопроцессора, возможности системы могут быть расширены путем добавления процессоров и блоков памяти на плате в соответствии с потребностями пользователя.

Основные особенности Разрешение 2048 X 1536 (3.146 МПиксПЗС (CCD) со строчным переносомРазмер пикселя 5 мкм (В) х 5 мкм (V)120 кадров в секундуСоотношение сторон 4:3Выходная чувствительность 30 мкВ / эСинхронный или асинхронный триггер12 битный АЦПБайер узор цветной или монохромныйNexperia PNX1502/PNX1702 @ 300/500 МГц256 Мб в камере памятиXilinx 700/1400K gate Spartan программируемый FPGAFPGA памятьПолный спектр программных средствБиблиотека программирования на C / C++Camera Link интерфейсОпциональный выход GigE2 TTL выходов1 TTL вход триггераНесколько программируемых опций ввода / вывода FastCamera 200 Основные характеристики высокая разрешающая способность 2048 X 1536 ( 2,146 мегапикселов )5.0 мкм( Н ) 5,0 мкм (V) на пиксель9,6 мм х 5,4 мм, 16:09, сенситивная активная областьHDTV 2/3 " ROI оптический формат ( 11.00mm ) переменная скорость 1 кадр до 272 кадров в секунду в разрешении 1920x1080 ( 4 порта )1,2 или 4 порт операций ( один порт 1/4 скорости )до 648 мега пикселей / сек. (4 порта ) Высокая чувствительность и динамический диапазон 66 до 492 мВ/электрон выборочно< 6 электронов RMS шума рол затвор< 8 электронов RMS шума глобального затвора1,4 Вольт Диапазон шкалы> динамический диапазон 62 дБ одно чтение , глобальный затвор> динамический диапазон 70 дБ одно чтение , рулонные затвор> 120 дБ High Dynamic Range (HDR)> 62 дБ динамического диапазона одного чтения, глобальный затвор> 70 дБ динамического диапазона одного чтения, рулонные затвор Превосходное качество изображения 2 бит Распределенная A / Dдо 22 бит c двойным усиливающим отборомпозволяет проводить отбор пикселей на высоком и низком увеличении для достижения экстремального динамического диапазона в одной экспозицииСопоставленная Multi- Sampling (CMS) - для снижения шумадвойная экспозиции на чередующихся строк для HDR12 бит LUT для управления выводом и сжатием видео Несколько режимов эксплуатации Rolling затвор или Глобальный затворHigh Dynamic Range Расширенный режиминтересующая область(ROI)Цифровой биннинг в колонкеСкорость передачи данных: Один, два или четыре Параметры камеры усреднение изображенияУсиления пикселей и Калибровка смещенияПрограммируемый ROI ( через последовательный порт )Подвыборка изображенияФильтрация сверткиБинаризация с динамическим порогомVHDL настраиваемая обработкаДополнительный программируемый процессорОпциональный Процессор обеспечивает программируемые функции и логический контроллерСупер фрейминг (множественная экспозиция / изображение)Программирование под нужды клиентов ( C / C + + , OpenCL ) Параметры сенсора Монохромный или w/o микро-объективамиЦветной Байер паттернПодсветка задней стороныУльтрафиолетовое улучшенное QE Дельта легированиеСтекло / кварц / без окна Выходные параметры База , средний или Полный интерфейс Camera LinkПоддерживается интерфейс LinkTM камеры Физические характеристики 107 мм х 98 мм х 19 мм6-контактный разъем питания Hirose+5 Вольт Входные 4Watts ( без процессора )Внешний запуск и выходОт 0 до 50 градусов CВес < 310 г Параметры FPGA и памяти Spartan 6 Xilinx FPGAВысокая скорость буфер памяти Интерфейс управления камерой FastCamera 200 использует RS- 644 последовательного соединения , как указано в стандарте LinkTM камерыПоследовательное соединение RS -644 в интерфейсе LinkTM камеры используется для выдачи команды на камеру для изменения режимов и параметров
