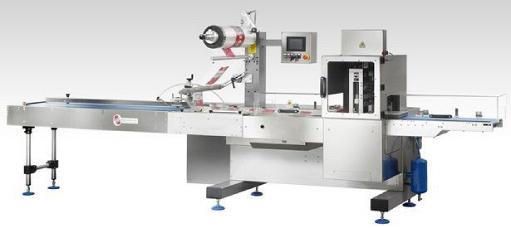

Горизонтальная упаковочная машина VELA 600Это машина с верхней подачей плёнки, узлом поперечной сварки типа "BOX MOTION" и электронным управлением с сенсорным экраном панели оператора. Машина позволяет производить упаковку в модифицированной газовой среде. Описание
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размеры упаковываемых продуктов: любой ширины и высоты в пределах периметра сечения не более 550 мм.
Тип формируемой упаковки: Плоский трёхшовный пакет (FlowPack) с толщиной швов 12,5 мм.
Рама машины изготовлена из крашеной стали (цвет по RAL 9007) оборудована 4 опорами, регулируемыми по высоте. Все части, контактирующие с продуктом, выполнены из нержавеющей стали AISI 304. Сама конструкция консольного типа, а также механические передачи находятся позади рабочей зоны с тем, чтобы избежать попадания в них грязи и частиц (обломков) продукта.
Приводной подающий продукт конвейер длиной 2,6 м (используемая двусторонняя зона загрузки 1,8 м), включает в себя:
- верхние и боковые панели, изготовленные полностью из нержавеющей стали AISI 304;
- боковые направляющие из нержавеющей стали AISI 304, регулируемые по ширине;
- легкоустанавливаемые и снимаемые толкатели и площадки из пищевого пластика;
- кнопку экстренной (аварийной) остановки.
Группа продольной сварки состоит из трёх пар колес диаметром 120 мм, установленных на вращающихся опорах, первая пара для нагрева шва, вторая пара - для горячей сварки и третья пара - для холодной протяжки плёнки.
«BOX MOTION» сварочные губки длиной 300 мм с механическим линейным возвратно-поступательным движением, с пневматическим приводом подъёма/опускания в составе:
- отрезной нож с пневмоприводом;
- поперечная группа сварных пластин с толщиной шва 12,5 мм;
Защитная система понижения давления сжатого воздуха на такте смыкания губок для предотвращения попадания и зажимания между ними упаковываемого продукта.
Три приводных бесщёточных электродвигателя SIEMENS мощностью 400 Вт каждый:
Один - для привода подающего продукт конвейера;Один - для привода 3-х пар протягивающих и запаивающих роликов.Один - для привода поперечных сварочных губок типа «BOX MOTION».
Один рулонодержатель для верхней подачи плёнки максимальной ширины 600 мм в составе:
- Алюминиевые наконечники с регулируемой автоцентровкой рулона;
- Тормоз рулона плёнки;
- Каландр для протяжки плёнки.
Отводящий готовые упаковки приводной ленточный конвейер длиной 1 м.
Контрольная панель управления имеет:
Контрольный индикатор наличия напряжения;Кнопки Старт/Стоп и Перезапуск;Кнопку аварийного отключения;Сенсорную панель управления (от PLC SIEMENS) с памятью на 20 программ работы с продуктами. Программированию поддаются следующие параметры: скорость работы машины; длина формируемого пакета (регулируется скорость вращения 3-х пар роликовых колес протяжки плёнки); температура сварки плёнки; синхронизация работы с подающим продукт конвейером; работа различных дополнительных устройств и аксессуаров.
Регулируемый по ширине формирователь (универсальный). С его помощью можно переходить на другую ширину формируемого пакета и использование рулонной упаковочной плёнки любой ширины - от 100 до 600 мм.
Комплект инструментов и ЗИП.
Стандартная версия с загрузкой продукта на левую или правую сторону.
Уровень безопасности в эксплуатации в соответствии со стандартами ЕЭС (защитные экраны и кожухи, аварийное отключение и т. д.)
Размер формируемой упаковки (возможности машины), мм:
Длина (с учётом длины поперечных сварных швов) Ширина Высота 50 - 600 10 - 280* 1 -180*
*Примечание: Мах ширина/высота формируемого пакета ограничена шириной (мах 600 мм) используемого на машине рулона плёнки.
Производительность: (механическая - до 50 тактов/мин) До 45** упаковок в минуту, зависит от возможностей оператора по загрузке продукта на конвейер.
Основные технические характеристики машины:
Электропитание 380 В, 3-х фазн., 50 Гц Потребляемая мощность 4 кВт Расход сжатого воздуха 4 Нл/цикл Рабочее давление 6 Бар Общие габариты (ДхШхВ) 4900 х 1368 х 1815 мм Высота конвейера над полом 900 (±50) мм Вес нетто 850 кг Мах диаметр рулона плёнки 350 мм Диаметр шпуля рулона плёнки 76 мм (стандартный)
