DJI 2.4G Bluetooth Datalink- система, позволяющая осуществлять управление коптером непосредственно с вашего iPad или PC!
С помощью программы Ground Station вы можете выполнять полеты по запланированным маршрутам и точкам, выполняя при этом различные команды и задания. При использовании iPad возможно управление с виртуального джойстика. Одним кликом можно задать точку, в которую направится аппарат.
В целях повышения безопасности полетов и предотвращения случайного полета в зоне ограниченного доступа, наземная станция включает в себя запрет полета по зонам с ограниченным доступом. Каждая путевая точка покрывает 8км в крупнейших аэропортов. Внутри этих областей, путевые точки, не могут быть установлены.
Оригинальные алгоритмы управления комбинируют данные от инерциальной системы навигации с трехосевыми гироскопами и акселерометрами, GPS, магнитометра и барометра для контроля и управления коптером или вертолетом. Возможно управление коптером с клавиатуры компьютера или с помощью джойстика.
Оригинальные алгоритмы управления комбинируют данные от инерциальной системы навигации с трехосевыми гироскопами и акселерометрами, GPS, магнитометра и барометра для контроля и управления коптером или вертолетом. Возможно управление коптером с клавиатуры компьютера или с помощью джойстика.
Во время выполнения задания на экран компьютера выводится карта с полетным планом и виртуальная панель приборов.
Осуществляется автоматический взлет, выполнение полетного плана и автоматическая посадка, при этом возможно ограничение полета по времени.
Возможно преждевременное прерывание мисси с автоматическим возвратом на точку взлета по нажатию одной кнопки. При разрыве связи коптер или вертолет выполнит полетный план и вернется на точку взлета.
Программа управления Ground Station, которая поставляется с модемами, проста в освоении и позволяет легко выполнять сложные полеты по маршруту с множеством точек, выполняя при этом различные команды и задания. Составление полетного плана проводится на карте Google Earth, по реальным снимкам поверхности Земли, что позволяет в реальности видеть где и как будет выполняться полет. При составлении плана для каждой точки задается высота полета, горизонтальная скорость, вертикальная скорость, ориентирование носа относительно сторон света и возможны три вида прохождения точки: с остановкой и ожиданием в точке, с сохранением высоты и удержанием в этой точке; проход точки без снижения горизонтальной скорости со сглаживанием угла поворота; проход точки со снижением горизонтальной скорости со сглаживанием угла поворота с максимально точным удержанием траектории полета.
В программе существуют несколько типов шаблонов полетного плана: полет по треугольнику, прямоугольнику, кругу и сканирующий полет. При выполнении полетного задания существует возможность управлять устройствами на борту, сброс полезной нагрузки, включение освещения или например спуском фотоаппарата, при этом программа сама составляет полетный план в зависимости от фокусного расстояния объектива и размеров матрицы. Возможен свободный полет с указанием желаемой точки, высоты и горизонтальной скорости, так называемый «Click&GO».
Ориентировочная дальность работы 1.1 км, в городе до 350 метров.
Скорость работы 115200 bps.
Рабочая температура от -10 °С ~ +60 °С.
Функции:
полет к выбранной точке (click and go);полет по заранее установленным точкам (до 50-ти точек);запись и загрузка маршрута;управление при помощи джойстика на тачскрине;управление взлетом и посадкой;редактируемая точка старта и возврата "домой"
Функции Bluetooth Data Link
Обеспечивает связь на с использованием двусторонней передачи данных модулей;iPad наземная станция взаимодействует с землей с помощью BTU модуля;Для обновления прошивки 2.4G Bluetooth Datalink используйте помощник программного обеспечения 2.4G Bluetooth Datalink и BTU модуль;Обеспечивает двустороннюю связь с большим потоком данных в пределах заданного расстояния от пульта дистанционного управления.
Функции наземной станции:
Джойстик управления на сенсорном экране;Функция редактирования маршрута в соответствии с требованиями реального времени полета;Функция автоматической посадки;Имитатор полета;Сохранить и перезагрузить маршруты; Функция голосовых инструкций;Низкое энергопотребление Bluetooth 4.0.
Система управления полетом поддерживается:
2.4 G Bluetooth Datalink: ACE ONE, WKM, Naza-М, Naza-M V2;Ipad наземная станция: WKM, Naza-М, М-Naza V2.

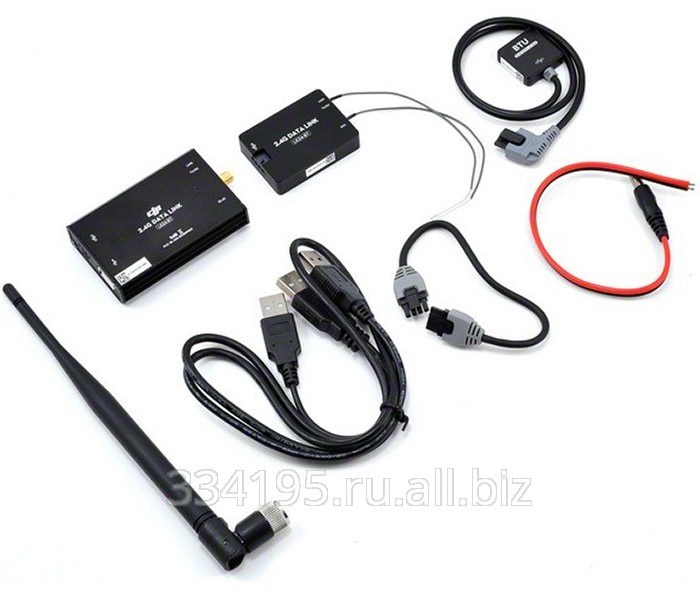

Комплектация:
Диск с программным обеспечением;Модем на борт модели;Модем на наземную станцию;Модуль Bluetooth;Антенна;USB-кабель;Кабель питания наземной станции;Кабель CAN-Bus для подключения модема к полётному контроллеру.
