Опоры корпусные хомутовые используются для крепления трубопроводов различного назначения, при этом наружный диаметр также может отличаться. Опоры корпусные хомутовые могут использоваться для крепежа туб, которые изготовлены как из низколегированной, так и из углеродистой стали. Их применяют во время строительства технологических трубопроводов, которые предназначаются для транспортировки веществ, температура которых может колебаться от 0 до +450 градусов по Цельсию, с максимальным давлением вплоть до 10 МПа. Минимальная температура окружающей среды может достигать минуса 70 градусов по Цельсию.
Опоры корпусные хомутовые, относящиеся к типам КХ-А11 и КХ-А21 от Ду57 до Ду159 могут применяться как в качестве подвижных, так и неподвижных опор, а опоры данного типа до Ду630 - исключительно в качестве подвижных.

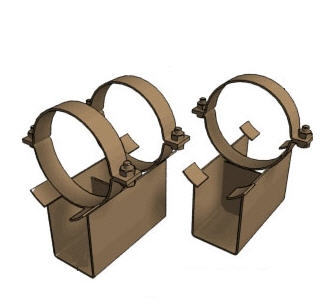

Корпус хомутовых корпусных опор выполняется из штампованной скобы, к которой приваривается ребро жесткости. Во время монтажа трубопроводов упор приваривается к трубе, а хомуты - к несущей конструкции.
Изготавливаются корпусные хомутовые опоры в строгом соответствии с ОСТ 36-146-88.
Возможно изготовление следующих типов корпусных хомутовых опор:
Обозначение Верт.нагр., кН Осевая, кН Длина, мм Высота, мм В, мм В1, мм Болт Вес, кг Руб./кг Цена ст.3 Цена 09Г2С 57 А11 2,5 3 170 102 50 142 М12х40 2,1 150 315 347 - А12 2,5 15 340 - - - - 4,2 100 420 462 - А21 2,5 3 170 152 - - - 2,5 150 375 413 - А22 2,5 15 340 - - - - 5,2 100 520 572 76 А11 3 3 170 101 50 160 М12х40 2,2 150 330 363 - А12 3 15 340 - - - - 4,3 100 430 473 - А21 3 3 170 151 - - - 2,7 150 405 446 - А22 3 15 200 - - - - 5,3 100 530 583 89 А11 5 3 170 100 50 179 М12х40 2,2 150 330 363 - А12 5 15 340 - - - - 4,5 100 450 495 - А21 5 3 170 150 - - - 2,8 150 420 462 - А22 5 15 340 - - - - 5,5 100 550 605 108 А11 6 10 170 103 80 200 М16х50 5,4 100 540 594 - А12 6 30 340 - - - - 6,9 100 690 759 - А21 6 8 170 153 - - - 6 100 600 660 - А22 6 25 340 - - - - 8,1 100 810 891 133 А11 8 10 170 101 80 250 М16х50 6,3 100 630 693 - А12 8 30 340 - - - - 7,8 100 780 858 - А21 8 8 170 151 - - - 6,8 100 680 748 - А22 8 25 340 - - - - 8,9 100 890 979 159 А11 10 10 170 101 80 275 М16х50 6,9 100 690 759 - А12 10 30 340 - - - - 8,4 100 840 924 - А21 10 8 170 151 - - - 7,4 100 740 814 - А22 10 25 340 - - - - 9,5 100 950 1045 219 А11 25 - 170 109 200 365 М20х60 13,4 100 1340 1474 - А12 25 60 340 - - - - 16,8 100 1680 1848 - А13 25 80 680 - - - - 21,7 100 2170 2387 - А21 25 - 170 159 - - - 14,1 100 1410 1551 - А22 25 50 340 - - - - 18 100 1800 1980 - А23 25 70 680 - - - - 24 100 2400 2640 273 А11 25 - 170 103 200 420 М20х60 15,1 100 1510 1661 - А12 40 60 340 104 - - - 19,6 100 1960 2156 - А13 40 80 680 104 - - - 25,8 100 2580 2838 - А21 25 - 170 153 - - - 15,7 100 1570 1727 - А22 - 50 340 154 - - - 21,5 100 2150 2365 - А23 40 70 680 154 - - - 29,1 100 2910 3201 325 А11 50 - 170 102 200 470 М20х60 17,4 100 1740 1914 - А12 70 60 340 - - - - 21 100 2100 2310 - А13 70 80 680 - - - - 26,9 100 2690 2959 - А21 50 - 170 152 - - - 18,3 100 1830 2013 - А22 70 50 340 - - - - 22,8 100 2280 2508 - А23 70 70 680 - - - - 30,3 100 3030 3333 377 А11 50 - 170 101 200 525 М20х60 19,1 100 1910 2101 - А12 70 60 340 - - - - 22,6 100 2260 2486 - А13 70 80 680 - - - - 28,4 100 2840 3124 - А21 50 - 170 151 - - - 20 100 2000 2200 - А22 70 50 340 - - - - 24,5 100 2450 2695 - А23 70 70 680 - - - - 31,6 100 3160 3476 426 А11 60 - 170 101 200 575 М20х60 22,1 100 2210 2431 - А12 80 90 340 - - - - 27,3 100 2730 3003 - А13 80 120 680 - - - - 35,8 100 3580 3938 - А21 60 - 170 151 - - - 23,6 100 2360 2596 - А22 80 80 340 - - - - 30 100 3000 3300 - А23 80 105 680 - - - - 40,7 100 4070 4477 530 А11 80 - 170 103 300 705 М24х80 36,5 100 3650 4015 - А12 120 110 340 - - - - 43,9 100 4390 4829 - А13 120 150 680 - - - - 55,3 100 5530 6083 - А21 80 - 170 153 - - - 38,2 100 3820 4202 - А22 120 100 340 - - - - 47,3 100 4730 5203 - А23 120 140 680 - - - - 61,1 100 6110 6721 630 А11 80 - 170 102 300 805 М24х80 41 100 4100 4510 - А12 120 110 340 - - - - 48,1 100 4810 5291 - А13 120 150 680 - - - - 59,2 100 5920 6512 - А21 80 - 170 152 - - - 42,7 100 4270 4697 - А22 120 100 340 - - - - 51,4 100 5140 5654 - А23 120 140 680 - - - - 65 100 6500 7150
