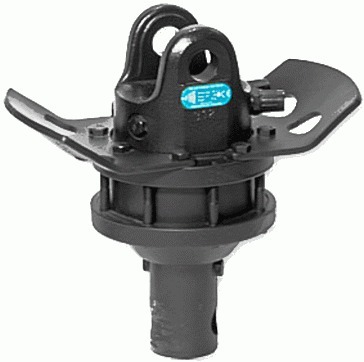

Ротатор - гидравлическое поворотное устройство, предназначен для использования при кранах с гидравлическим приводом - кранах-погрузчиках для лесоматериалов, штучных товаров. Вал ротатора соединяется с подъемным устройством - грейфером, черпаком и т.д., исполняющим обработку груза.
На ротатор может устанавливаться система измерения веса и объема груза TAMRON
Ротатор посредством
гидрораспределителя позволяет манипулировать (поворачивать) груз в горизонтальной плоскости.
Гидравлическая сила подводится к подъемному устройству через вал ротатора. Наибольшая допустимая нагрузка не должна превышать наибольшей допустимой нагрузки ротатора.
Перед работой на ротаторе гидравлическое масло должно нагреваться до рабочей температуры и достичь показателей вязкости в пределах нормы.
Рекомендуемая температура для работы на ротаторе от -25 до 50 гр.С.
Помимо вращения рабочего органа ротаторы обеспечивают подачу рабочего давления через вращающуюся ось к гидроцилиндру захвата грейфера гидроманипулятора.
Модель ротатора FR 7 FR10 FR 15 FR 21 A
FR 21 B FR 25 Угол поворота ротатора Неограничен, ротатор кругового вращения Наибольшее рабочее давление 200 бар 200 бар 200 бар 200 бар 200 бар Рабочий объем 310 см3 420 см3 464 см3 543 см3 883 см3 Крутящий момент (200 бар) 780 Нм 1000 Нм 1150 Нм 1350 Нм 2200 Нм Наибольшее осевое усилие 30кН 60кН 82кН 112кН 150кН Наибольшая допустимая нагрузка 2000 кг 4000 кг 5500 кг 7500 кг 10000 кг Вес 16 кг 20 кг А 27 кг В 37 кг А 39 кг В 45 кг 74 кг Болт (12.9 DIN912) натяжной момент М8 40 Нм М8 40 Нм М10 81 Нм М12 125 Нм М12 125 Нм
