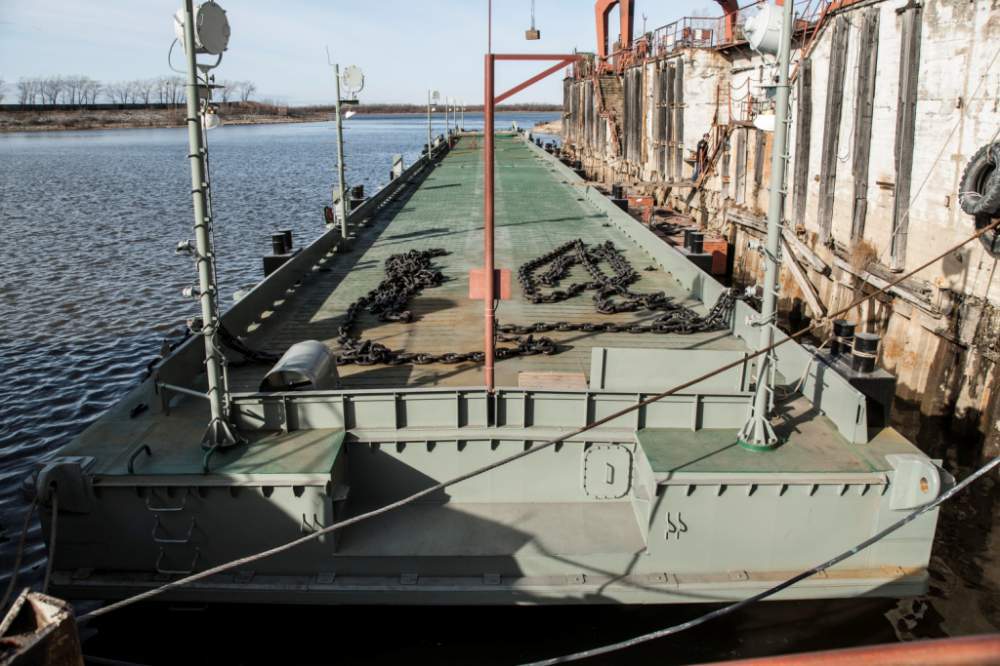

Плавучий металлический причал
Пр. ПМ-61М
Назначение - плавучий металлический причал, состоящий из 3-х шарнирно-связанных меж собой понтонов предназначается для круглогодичной эксплуатации с обеспечением:
а) одновременной стоянки кораблей и катеров, количество которых определяется длиной причального фронта и количества мест швартовки;
б) подачи с берега на корабли и катера воды хозяйственно-питьевой и электроэнергии;
в) производства погрузочно-разгрузочных работ на всей длине причала с применением пневмоколесных кранов.
Причал устанавливается в защищенной от волнения акватории вдоль берега с глубиной воды не менее 2 м и не более 40 м.
Причал в целом:
Длина причала, м. ...............................................109,5
Ширина проезжей части по понтонам, м. ...... 7,0
Ширина проезжей части по мосту, м. ............. 5,7
Ширина причала с отбойным устройством, м. .... 8,62
Высота борта, м. ................................................. 2,2
Понтоны:
Длина габаритная, м. ....... 36,68
Ширина габаритная, м. ...... 8,62
Высота борта, м. ................. 2,2
Высота в ДП, м. ..................... 2,3
Осадка средняя, м. ........ 0,4 - 0,5
Водоизмещение порожнем, т.:
- понтон головной ....... 115,1
- понтон средний ......... 118,3
- понтон корневой ....... 141,1
