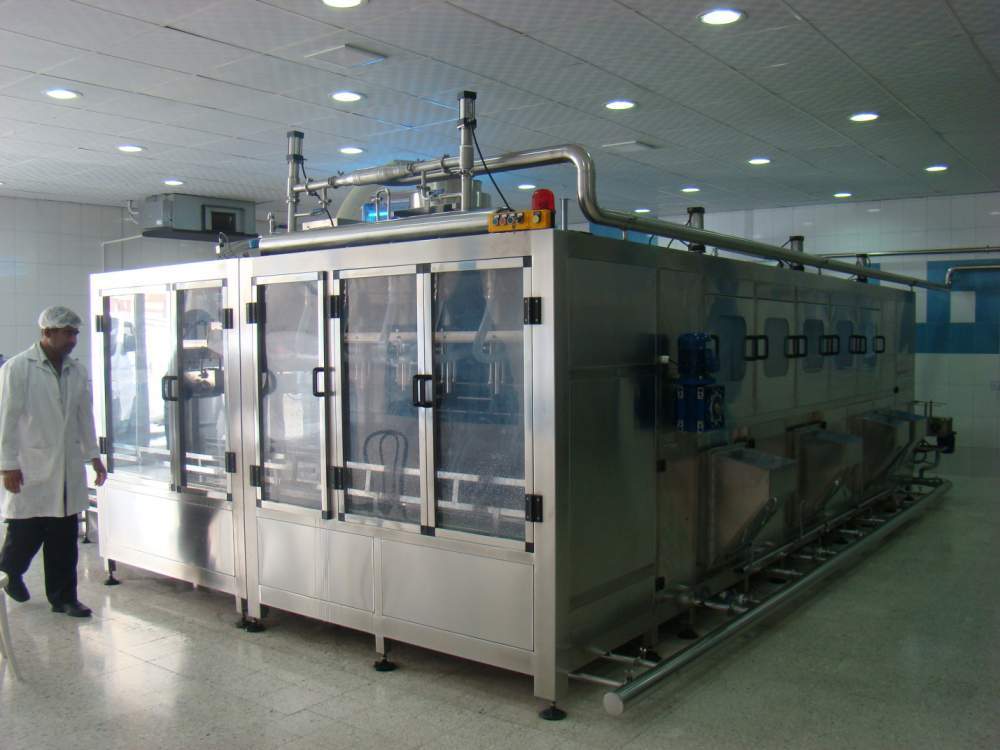

Триблок розлива чистой воды предназначен для автоматической дезинфекции (мойки), ополаскивания, розлива и укупоривания бутылей объёмом 18,9 л. И состоит из нержавеющего корпуса, внутри которого смонтированы баки для моющих и ополаскивающих жидкостей, насосы для их подачи в бутыли, конвейер перемещения бутылей по зонам ополаскивания, устройства налива бутылей и укупора их пробкой, выходной транспортер.
Перемещение бутылей происходит по шестирядному транспортеру из нержавеющей цепи с установленными на ней спутниками, изготовленными из полиамида, в которые вставляются бутыли горловой частью. Транспортер отличается большой долговечностью ввиду большой износо- и коррозионостойкости применяемых материалов.
Транспортер закрыт со всех сторон корпусными деталями из нержавеющей стали и окошками из органического стекла, что делает конструкцию брызгозащищеннной. Боковые дверцы способствуют свободному доступу к внутренней рабочей части машины.
Под транспортером установлены форсунки подачи воды для ополаскивания бутылей изнутри и сборные поддоны для направления воды снова в баки оборотной воды. Форсунки во всех зонах мойки объединены в одну рамную конструкцию, которая с помощью четырех пневмоцилиндров поднимает форсунки внутрь ополаскиваемых бутылок, что обеспечивает более тщательную мойку внутренней поверхности бутылок и предотвращает разбрызгивание воды.
Рабочие органы изготовлены из коррозионостойких материалов.
Зона налива представляет собой линейную машину розлива и отнесена от зоны выгрузки вымытых бутылей с конвейера, что увеличивает производительность за счет уменьшения времени ожидания.
Сверху триблока установлен вибробункер подающий пробку порционно в простой и надежный центробежный бункер-ориентатор пробок, приводимый во вращение посредством совмещенного с планетарным редуктором асинхронного электродвигателя, который обеспечивает автоматическую подачу пробок по каналу перемещения пробки к склизу и далее к горловине бутыли. В ориентаторе оригинально решен вопрос ориентирования пробок за счет наличия на них язычка отрыва
К несомненным достоинствам триблока относится то, что он полностью функционален, экономичен в энергопотреблении, компактен по габаритам, прост в обслуживании.
Комплект поставки:
Автомат- триблок розлива
Ложемент бутылей
Входной транспортер с автозагрузчиком
Выходной транспортер
Технические характеристики.
Объём разливаемой тары 18.9л
Производительность До 600 бут/ч
Тип машины Линейный
Количество разливочных кранов 6 шт
Рабочее давление пневмосистемы 0.4…0.6 мПа
Расход сжатого воздуха 500 л/мин
Потребляемая мощность 7.6кВт/час
Установленная мощность 10.6 кВт
Электропитание 380 В/ 50 ГЦ/ 3 ф
Расход воды для ополаскивания 3000 л/час
Габаритные размеры ДхШхВ 5255х3645х2230
Вес 3400кг
