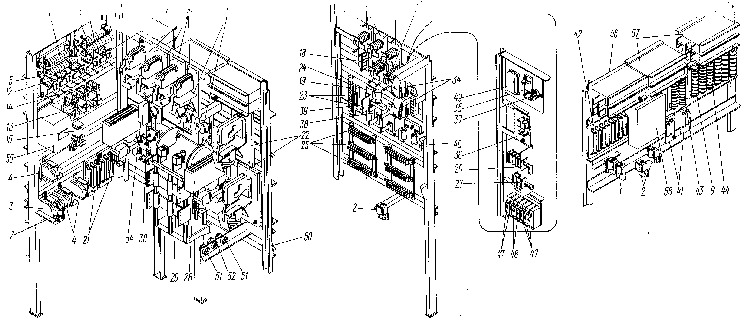

Тепловоз ТЭМ2 - Камера высоковольтная
|
Поделитесь страницей в Социальных сетях
|
|
 1 - Клапан песочницы КЛП-32 Uкат.=75В 2 - Вентиль электропневматический ВВ-32 Uкат.=75В 3 - Контактор электромагнитный ТКПМ-121 Uкат.=75В, Iдл.=80А 4 - Контактор электромагнитный ТКПМ-111 Uкат.=75В, Iдл.=80А 5 - Реле управления Р-45М-22 6 - Реле управления Р-45М-20 7 - Реле управления Р-45-31 9 - Панель сопротивлений ПС-50124 10 - Панель сопротивлений ПС-50136 12 - Реле управления Р-45М-13 13 - Реле времени электромагнитное РЭВ-814 Uкат.=110В с выдержкой времени 5сек. 14 - Реле времени электромагнитное РЭВ-812 Uкат.=110В с выдержкой времени 2,5сек. 15 - Реле времени пневматическое РВП72-3221-00У4 36В, 50Гц 16 - Контактор электромагнитный ТКПД-114В Uкат.=75В, 400А 17 - Реле буксования РК-211 18 - Панель сопротивлений ТЭМ2.70.40.047 19 - Шунт стационарный 75ШС, 75мВ, 20А, кл. 0,5 21 - Панель сопротивлений ПС-40302 22 - Контактор электромагнитный КПВ-604 Uкат.=48В 23 - Шунт стационарный 75ШС, 75мВ, 5А, кл. 0,5 24 - Шунт стационарный 75ШС, 75мВ, 100А, кл. 0,5 25 - Зажимы соединительные СК-2В 26 - Переключатель универсальный УП5314/Л254 27 - Переключатель универсальный УП5311/И25 28 - Контактор электропневматический ПК-753Б-6 29 - Переключатель электропневматический ППК-8023 30 - Шунт стационарный 75ШС, 75мВ, 2000А, кл. 0,5 32 - Реле заземления Р-45Г2-11 34 - Реле перехода РД-3010 35 - Выключатель реле заземления ГВ-25Б 36 - Панель ТЭМ2.70.40.092 37 - Переключатель пакетный ППЗ-25/Н2 3-х полюсной, III величины, III исполнения, 25А, 220В 38 - Выключатель батареи ГВ-22А 39 - Зажим контактный ТЭМ1.70.40.046 40 - Панель предохранителей ПП-3022 41 - Панель сопротивлений ПС-2027 42 - Панель сопротивлений ПС-40802 43 - Панель сопротивлений ПС-50230 44 - Панель сопротивлений ПС-50511 47 - Автоматический выключатель А3161 Iрасц.=15А 48 - Автоматический выключатель А3161 Iрасц.=25А 49 - Добавочное сопротивление к вольтметру Р-3033, 1000В, 5мА, 200кОм 50 - Каркас высоковольтной камеры ТЭМ2.70.44.035 51 - Колодка ШР55П31ЭШ3 Розетка 2РТТ55БПНЗ1Ш33 52 - Колодка СШР48П20ЭГ2 Розетка 2РТТ48Б26Г29 53 - Панель сопротивлений ПС-50138 54 - Реле ограничения тока РК-251 55 - Регулятор напряжения БРН-3В 56 - Сопротивление заряда батареи ЛС-9233 57 - Сопротивление шунтировки поля ЛС-9236 58 - Фильтр локомотивный ФЛ-25/75
