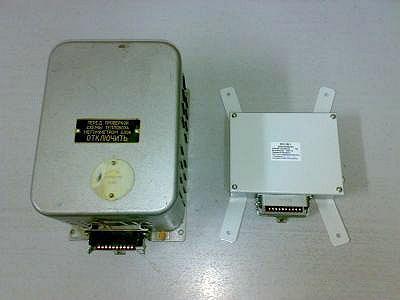

Регулятор напряжения БРН-3В-1 предназначен для автоматического поддержания в заданных пределах напряжения на выводах вспомогательного генератора BIT 275\120 тепловоза М62, ТЭП60. Регулятор напряжения БРН-3В-1 взаимозаменяем с реле - регулятором БРН-3В (М) и предназначен для ремонтных целей.
Регулятор дополнительно обеспечивает ограничение тока нагрузки генератора при напряжении на выходе генератора менее (80±5)% от номинального (ограничение тока заряда аккумуляторной батареи при пуске) и электронную защиту выходного транзистора регулятора от коротких замыканий по выходной цепи.
Применение данного регулятора позволяет уверенно обеспечивать заряд аккумуляторной батареи на предельно малых оборотах двигателя, что дает ощутимую экономию топлива.
По условиям эксплуатации регулятор относится к изделиям категории размещения 2 по ГОСТ 15150-69 и выпускается в климатическом исполнении УХЛ - для умеренного и холодного климата.
Основные параметры
Диапазон значений напряжения питания, В, не уже..............- (40 - 100);Диапазон установки регулируемого напряжения, В, не уже.- (72 - 78);Максимальный выходной ток, А, не менее.............................- 9;Ток срабатывания защиты в выходной цепи, А .....................- (12 - 13);Режим работы - продолжительный номинальный S1 по ГОСТ 3940-84;.Масса, кг, не более - 1,5; Характеристики
Степень защиты регулятора от проникновения посторонних тел IP40 по ГОСТ14254-96.Регулятор относится к ремонтируемым и восстанавливаемым изделиям группы 2 вида 1 по ГОСТ 27.003-90.Содержание драгоценных материалов в одном изделии:- золото...........................0,0008386 г;- серебро.........................0,3551959 г;- палладий ......................0,0117000 г. Примечание - Количество драгоценных материалов определено комиссионно.
