Генераторы водорода серии ГВ (7, 16, 25 л)
Генераторы водорода серии ГВ (генератор водорода) и ГВ-ВЧ (генератор водорода высокой чистоты) предназначены для питания газом пламенных хроматографических детекторов. Вырабатываемый водород соответствует требованиям ГОСТ 3022—80.. Кроме того, ГВ-ВЧ за счет дополнительной очистки газа, может быть применен в качестве источника газа-носителя, особенно, в тех случаях, когда потребителю недоступен гелий, например, при работе с детектором по теплопроводности (ДТП). Высокая теплопроводность водорода позволяет работать ДТП с большей чувствительностью по сравнению с гелием.

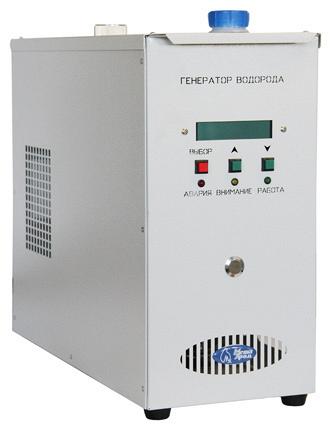

На фото: Генератор водорода ГВ (7, 16, 25л)
Микропроцессорное управление режимами работы делает генератор водорода автономным изделием, а также позволяет контролировать основные и технологические параметры генератора, в т. ч. давление, расход, уровень воды, заливаемой в бак, ток электролизера, герметичность газовых магистралей. Все магистрали генератора выполнены из инертных материалов.
Оба типа генераторов обеспечивают:
многоступенчатую систему очистки газамикропроцессорное управлениеуменьшение тепловыделения и повышение надёжности за счет применения источника питания электролизёра с высоким КПДзащиту по превышению давления водорода и превышению тока электролизёраавтоматический перелив, обеспечивающий отсутствие провалов по давлениюуправление температурой дожигателя кислородаувеличение срока службы электролизера за счет регулирования производительности водородапредотвращение попадание влаги в линии потребителя за счет использования индикации влажности водорода.
На жидкокристаллическом дисплее устройств ГВ и ГВ-ВЧ отображаются основные параметры:
выходное давлениезаданное давлениеток электролизератемпература дожигателярасход водорода.
Управление и ввод параметров осуществляется с 4-х кнопочной клавиатуры. Заправка генераторов производится бидистиллированной или особо чистой водой с дозаправкой «на ходу» без выключения прибора, при этом генераторы водорода обеспечивают возможность длительной непрерывной работы. Генераторы водорода позволяют существенно сократить, а в большинстве случаев и полностью отказаться от применения баллонных газов для питания хроматографов.
В генераторах нет запаса водорода, который мог бы одномоментно заполнить помещение лаборатории или хроматограф, а его производительность не позволит создать взрывоопасную концентрацию газа в помещении, что повышает безопасность последнего.
Электрическое питание устройств осуществляется от однофазной сети переменного тока напряжением от 187 до 242 В, частотой (50±1) Гц, режим работы — непрерывный.
Для питания генераторов водорода используется бидистиллированная вода с показателями качества не хуже воды марки В по ОСТ 11.029.003—80 с удельным электрическим сопротивлением не менее 1 МОм?см.
Генераторы водорода: технические характеристики
Параметр ГВ-7 ГВ-16 ГВ-ВЧ-7 ГВ-ВЧ-16 ГВ-25 Производительность, л/час 0-7,5 0-16 0-7,5 0-16 0-25 Максимальное выходное давление, атм 4* 4* 4* 4* 4* Стабильность давления водорода, не хуже, атм 0,0025 0,0025 0,0025 0,0025 0,0025 Обводненность водорода, не более, ppm 5 5 5 5 5 Чистота водорода, % 99,995 99,995 99,999 99,999 99,995 Время выхода на режим, мин 30 30 30 30 30 Потребление воды, г/л Н2 1,0 1,0 1,0 1,0 1,0 Объем бака О2, л 1,0 1,0 1,0 1,0 2,5 Объем доливаемой воды в бак О2 при срабатывании сигнализации "Долить воду"
не более, л 0,65 0,65 0,65 0,65 0,7 Наличие дожигателя О2 - - + + - Потребляемая мощность,
не более, ВА 130 170 140 175 300 Габаритные размеры (ширина?глубина?высота),
не более, мм 200?450?500 200?450?500 200?450?500 200?450?500 200?450?500 Масса, не более, кг 14 15 14 15 17
