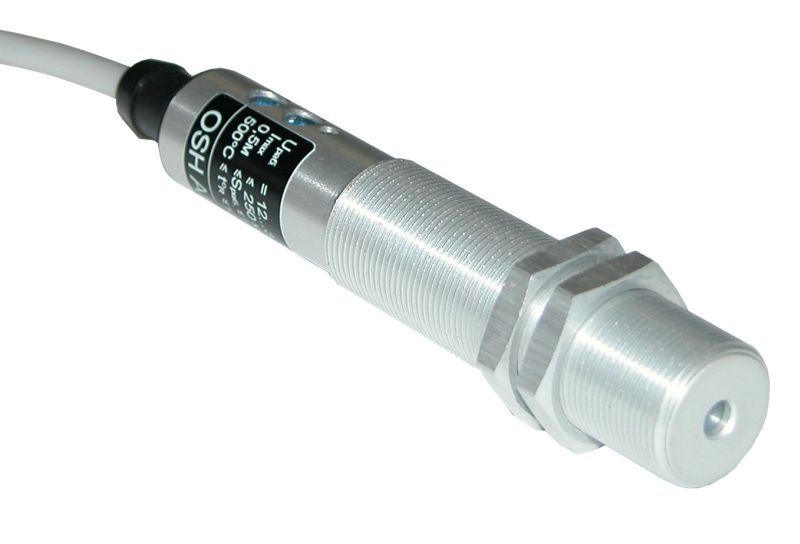

OSH AF47A5-43P-LZ Выключатель (датчик) OSH AF47A5-43P-LZ предназначен для контроля горячего объекта.
Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение (Uт), уровень которого пропорционален температуре объекта. Это напряжение (Uт) сравнивается в датчике с регулируемым напряжением (Uк), которое эквивалентно установленному температурному порогу. Когда температура объекта превышает температурный порог, напряжение (Uт) становится выше (Uк). Это приводит к изменению состояния ключей на выходе датчика:
- нормально разомкнутые контакты - замыкаются;
- нормально замкнутые контакты - размыкаются;
- индикатор меняет цвет на красный.
Датчик может использоваться как для контроля превышения температуры горячего объекта выше установленного температурного порога, так и для контроля понижения температуры горячего объекта ниже температурного порога.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип выключателя Датчик горячего металла Размер корпуса, мм М18х1х110 Материал корпуса Д16Т Угол визирования 45° Диапазон регулировки контролируемой температуры +500°С...+1250°С Дальность действия 0,5...10 м Регулировка
чувствительности с регулировкой Спектр излучения инфракрасный Диапазон рабочих напряжений, Uраб. 12...30 В DC Тип контакта / Структура выхода PNP Переключающий Максимальный рабочий ток, Imax 250 мА Собственный ток потребления, Io <=25 мА Задержка включения / отключения, не более 0,5 с Допустимая освещенность окружающей среды 3000 Люкс Диапазон рабочих
температур -15°С...+65°С Защита от короткого замыкания Есть Защита от переполюсовки Есть Световая индикация Есть Присоединение / Подключение Кабель ПМВ 5х0,25 кв. мм Степень защиты по ГОСТ 14254-96 IP65
