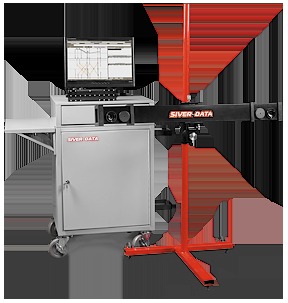

Система измерения геометрии кузова Siver Data предназначена:Для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта.Для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально. Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием. Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки. Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве.
Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой - 1 мм.
Сивер Дата имеет Метрологический сертификат, который удостоверяет правильность всех получаемых измерений и даёт возможность пользователям системы смело предоставлять данные о состоянии кузова как клиентам, так и страховым компаниям.
В комплект входит несколько сменных щупов:
1.Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений.
2. Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально.
3. Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку.
4. Экстра длинный щуп, используется для доступа к глубоко расположенным точкам.
Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно - простым нажатием специальной кнопки, расположенной на указке.
Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером.
Характеристики
Точность измерений основным щупом (по всем координатам) 1 мм дополнительными сменными щупами вдоль оси автомобиля 2 мм в остальных направлениях 1 мм Рабочее расстояние от видеокамер до указки 0,9 - 3,3 м Связь указки с компьютером беспроводная Максимальное количество измеренных точек в одном проекте 100 Размер измерительного блока 1,2 х 0,1 х 0,1 м Вес измерительно блока 3 кг Размер манипулятора («указка») 30 х 8 х 4 см Масса манипулятора («указка») 0,5 кг
