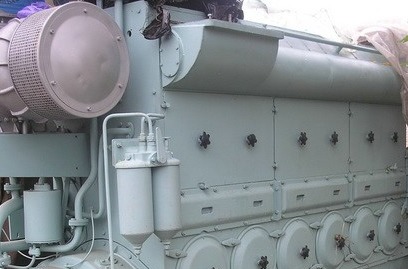

Дизель-генераторы 6 ЧН 25/34
Дизель-генераторы предназначены для установки на судах неограниченного района плавания в качестве источников питания энергией силовых и осветительных установок при одиночной и параллельной работе.
Основные параметры и характеристики: Обозначение дизеля: 6ЧН 25/34-3 Мощность: 320 кВт Мощность перегрузки (не более 1 часа): 352 кВт Кол-во цилиндров: 6 Диаметр цилиндра / ход поршня: 250 / 340 мм Рабочий объем цилиндров: 100,08 л Степень сжатия: 12,5 Среднее эффективное давление: 8,47 кг/см2 Максимальное давление сгорания: 75 кг/см2 Частота вращения: 500 об/мин Средняя скорость поршня: 5,67 м/с Род тока - переменный трехфазный: - частота: 50 Гц - напряжение: 400 В - ток статора на номинальной мощности при cos =0,8: 578 A Удельный расход топлива: 228 г/кВт ч Удельный расход масла на угар: 1,45 г/кВт ч Срок службы масла: 3000 ч Объем масла в системе смазки: 340 л Объем воды в системе охлаждения: 250 л Ресурсы: - непрерывной работы: 1000-1200 ч - до переборки: 10000-18000 ч - до капитального ремонта: 60000-70000 ч Габариты: - длина: 5495 мм - ширина: 1750 мм - высота: 2925 мм Масса сухая: 16600 кг Автоматизация: 1-я или 2-я степень по ГОСТ 14228-80
Дизель-генераторы, автоматизированные по 1-й степени ГОСТ 14228-80, обеспечивают выполнение следующих операций: автоматическое регулирование частоты вращения, автоматическое регулирование температуры в системах охлаждения и смазки, автоматическое регулирование напряжения генератора, автоматическая аварийная сигнализация и защита по давлению масла и воды, температуре масла и воды, местное и дистанционное (со шкафов управления) управление предпусковой прокачкой масла, пуском, остано-вом и частотой вращения, предупредительная сигнализация о перегрузке дизель-генератора.
Общее устройство: Дизель-генераторы состоят из дизеля и генератора, смонтированных на общей раме, и вспомогательного оборудования, устанавливаемого в машинном помещении. Соединение коленчатого вала дизеля с ротором генератора эластичное колодочной резиновой муфтой, а в ДГРА 800/750 жесткое фланцевое. По исполнению дизель-генераторы правой модели (газо-выпускной коллектор находится справа, а сторона управления слева, если смотреть со стороны генератора).
