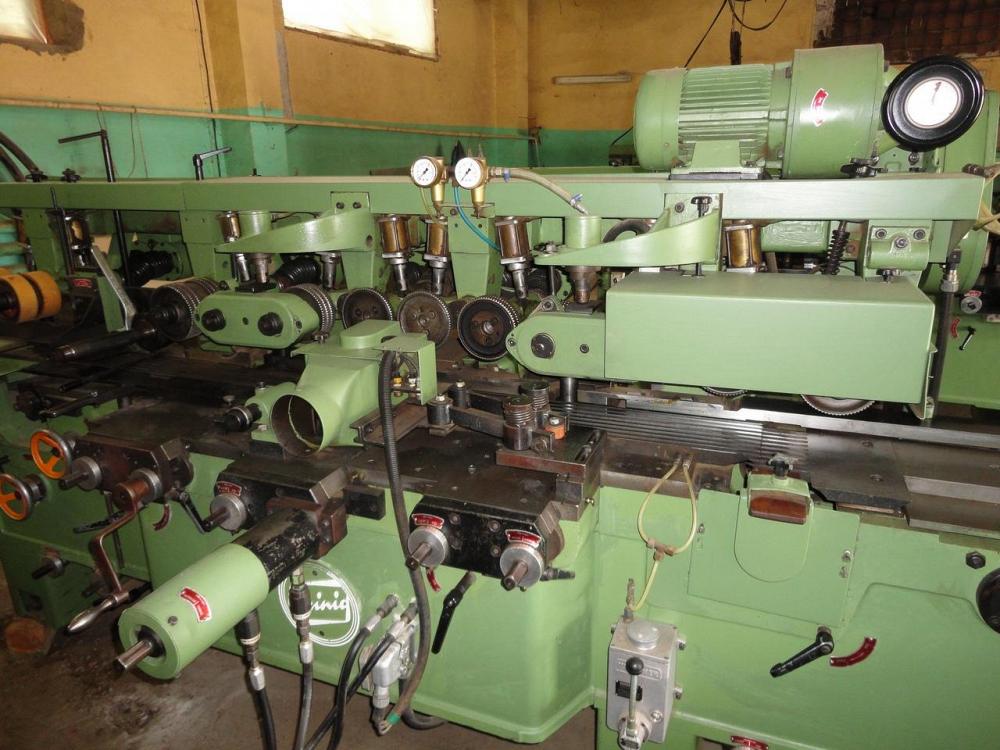

WEINIG UNIMAT 22N/6 -ЧЕТЫРЕХСТОРОННИЙ СТРОГАЛЬНО-КАЛЕВОЧНЫЙ СТАНОК

WEINIG U22N/6 - четырехсторонний строгально-калевочный станок
Производитель Michael Weinig GmdH & Co., Германия
Модель U22N
Год выпуска 1977

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество шпинделей 6 шт.
Бесцепная подача сквозная, бесступенчато регулируемая карданным приводом
Мощность привода подачи 1,3 кВт;
Бесступенчатая регулировка скорости подачи 6 - 49 м/мин
Ширина строгания макс. 10 - 230 мм
Высота строгания макс. 8 - 130 мм
Фуговальный подающий стол: длина х ширина, 2 480 х 260 мм
Частота вращения шпинделей 6 000 об./мин.
Посадочный диаметр шпинделей 40 мм

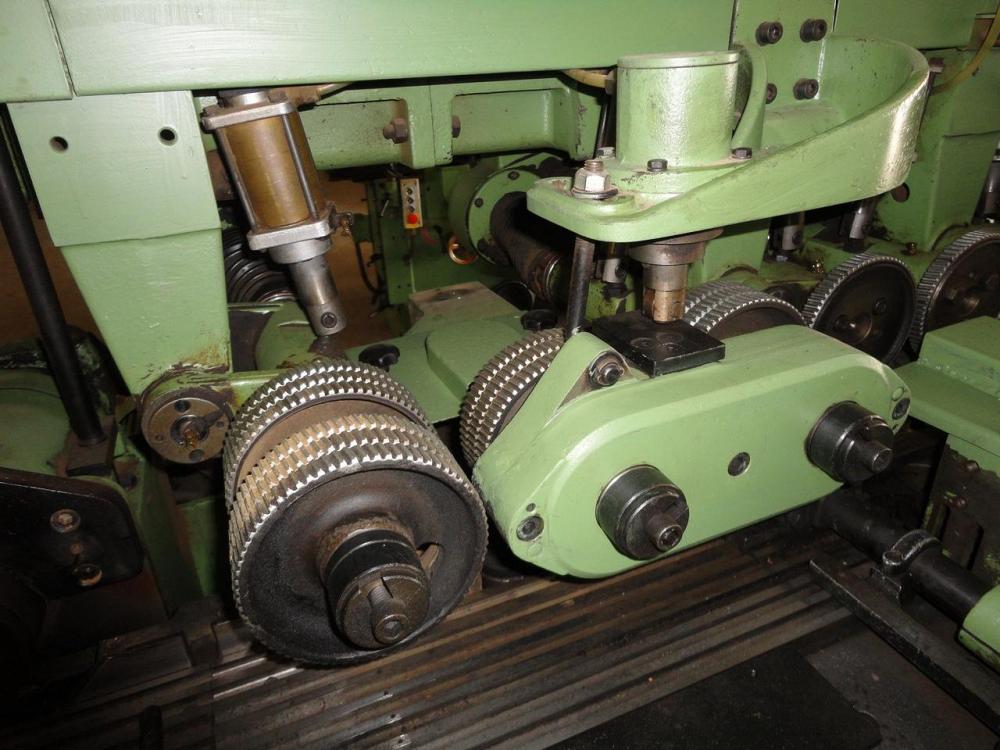

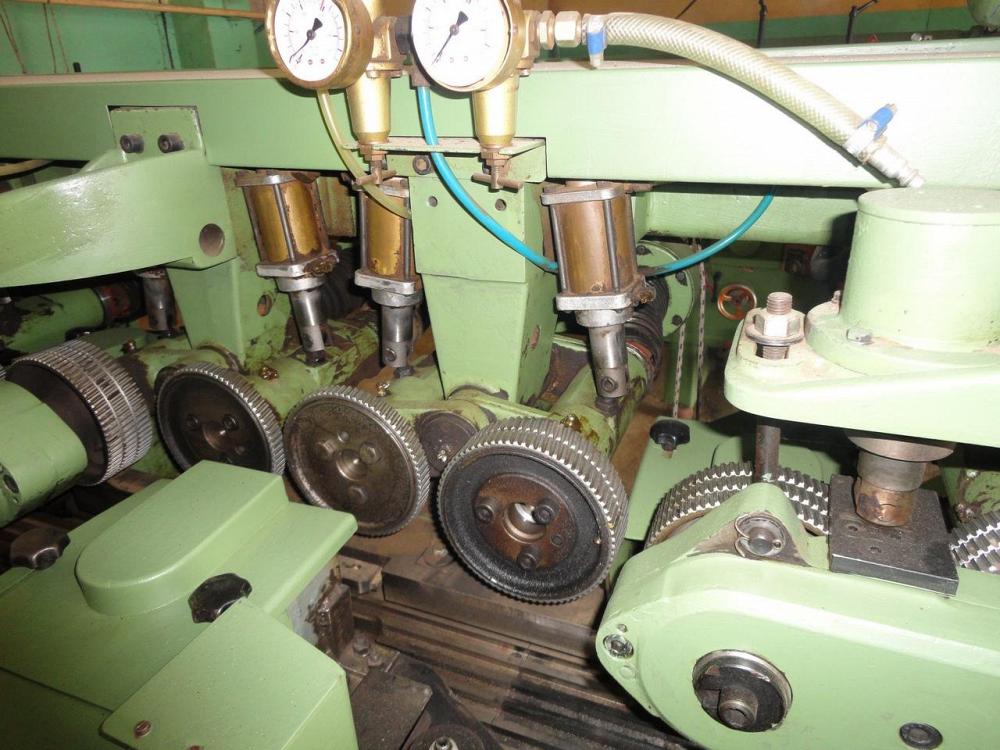

Прижим подающих валов: пневматический
Быстрая регулировка съема стружки на фуговальном валу до 10 мм.
Электрическая регулировка всех подающих валов, всех прижимных зон и валов по толщине.
Мощность привода балки 0,75 кВт
Ручная регулировка позиции шпинделей по горизонтали и вертикали.
Смазка стола
Общая мощность двигателей станка 30,65 кВт

РАСПОЛОЖЕНИЕ ШПИНДЕЛЕЙ / МОЩНОСТЬ ДВИГАТЕЛЕЙ:
1.Горизонтальный нижний - 4 кВт.
2.Вертикальный правый– 4 кВт.
3.Вертикальный левый – 5,5 кВт;
4.Вертикальный правый – 5,5 кВт,
5.Горизонтальный верхний – 5,5 Квт.
6.Горизонтальный нижний – 4 кВт

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
1. Рифленый стол (съемный) для обработки коротких деталей (паркета).
2. Шпиндельные головки 2 шт.:
- горизонтальный (230х125),
- горизонтальный /первый (набор фрез для коротких деталей) (230х155)

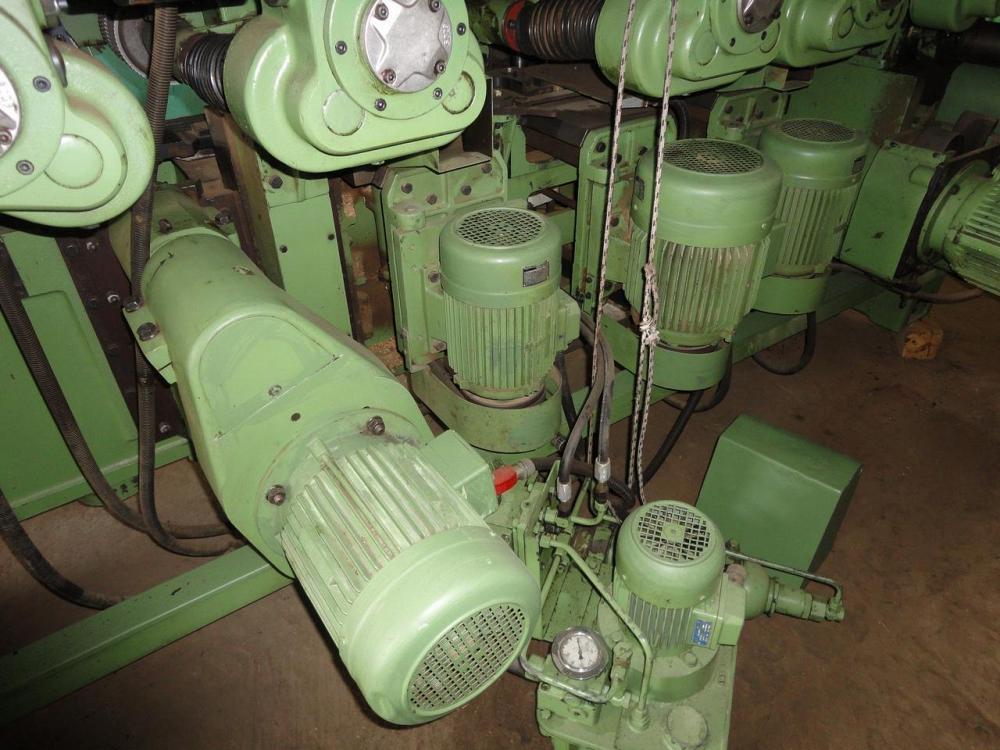

3. Гидропривод для регулирования положения левого шпинделя – мощность двигателя
гидростанции 1,1 кВт.

Размеры станка 5 000 х 1700 х 1600 мм,
Вес ок. 3 500 кг
