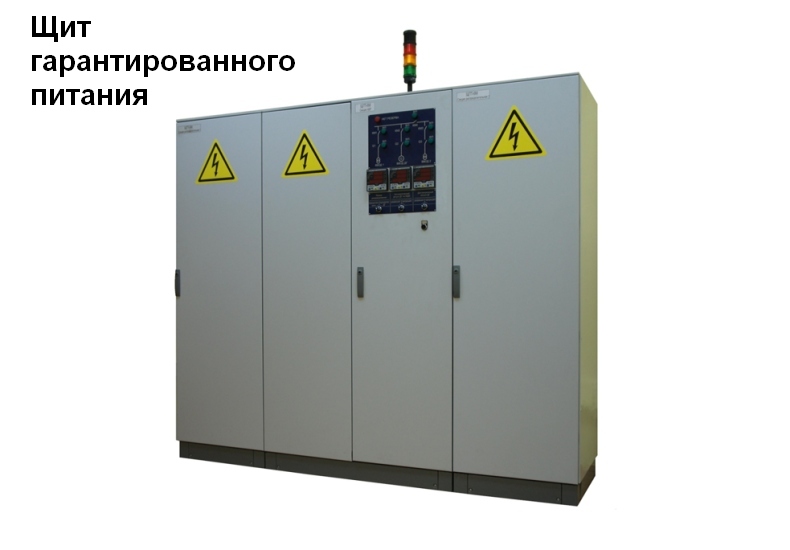

Щиты гарантированного питания предназначены для приема и распределения электроэнергии напряжением 380/220 В потребителям особой группы первой категории электроснабжения от трех независимых источников электропитания (двух основных и одного резервного).
Щиты гарантированного питания предназначены для эксплуатации в отапливаемых помещениях с естественной вентиляцией при температуре окружающей среды (5-40)° С, климатическое исполнение УХЛ 4.2 в соответствии с ГОСТ 15150.
Окружающая среда не должна содержать химически активных, взрыво- и пожароопасных паров и пыли. Номинальные токи и количество линейных автоматов определяются при заказе требованиями заказчика или проектными решениями.
Щиты изготавливаются в напольном исполнении с нижним кабельным подключением. Степень защиты не ниже IP-42 по ГОСТ 1425 -80.
Щиты выпускаются в нескольких исполнениях, отличающихся номинальным током вводных и секционных автоматов, контакторов и количеством секций:
ЩГП-2 - пятисекционный на номинальный ток 250 А (АСКИ.674521.001);ЩГП-4 - пятисекционный на номинальный ток 400 А (АСКИ.674521.001-01);ЩГП-6/5- пятисекционный на номинальный ток 630 А (АСКИ.674521.001-02);
Щиты гарантированного питания обеспечивают:
- автоматическое переключение нагрузки с отказавшего основного ввода на другой (исправный) и подачу команды на запуск дизель-генератора с последующим переключени-ем указанной нагрузки на резервный ввод по готовности дизель-генератора;
- переключение нагрузки с дизель-генератора на ранее отказавший ввод при восста-новлении на нем номинального напряжения с одновременной посылкой сигнала на останов дизель-генератора;
- переключение нагрузки с дизель-генератора на исправный ввод при отказе дизель-генератора, возникшем до момента восстановления номинального напряжения на отказавшем вводе;
- переключение нагрузки с исправного ввода на ранее отказавший ввод при восстановлении на нем номинального напряжения;
- переключение нагрузки обеих шин на дизель-генератор, работающий в качестве резервного источника при их отказе в разное время;
- формирование сигналов о режимах работы щита для системы дистанционного управления;
- возвращение схемы электроснабжения в исходное состояние при восстановлении номинального напряжения на обоих вводах.
