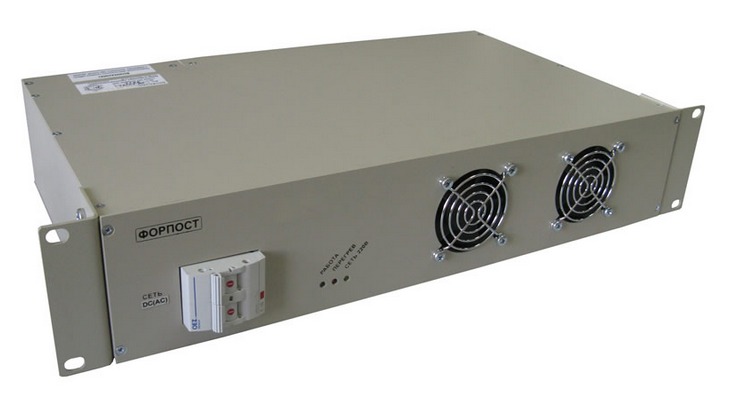

Конвертор DC(АС)/DC-2000-220/48В-40А (ИПС-2000-220/48В-40А(DC/AC)/DC) предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 48В.
Питание конвертора осуществляется от однофазной сети переменного тока 220В ± 15% частотой 50Гц либо от сети постоянного тока напряжением 220В (+15% ? -30%).
Конвертор выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19".
Конвертор форпост DC(АС)/DC-2000-220/48В-40А выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом. Допускает включение на параллельную работу.
Технические характеристики Параметр Значение Номинальное выходное напряжение , В 48 Пульсация выходного напряжения от пика до пика, не более, мВ 100 Максимальный выходной ток, А 41±1 Коэффициент мощности, не менее 0,96 Потребляемая мощность от сети 220В, не более, ВА 2400 Максимальный вход-ной ток, не более, А 12 КПД, не менее 0,9 Габариты (ширина х высота х глубина), мм 480х132х330 Масса, кг не более 10
БПС
Конвертор содержит два преобразователя БПС-1000.04 (БПС).
от перегрузки;от недопустимого снижения сетевого напряжения с напряжением срабатывания 180 Вот перегрева, сигнальная ступень с уставкой 700С, отключающая ступень с уставкой 800С.
Конвертор DC(АС)/DC-2000-220/220В-10А позволяет подключать через «сухие» контакты реле внешнюю сигнализацию отключенного или аварийного состояния конвертора.
Изоляция входных электрических цепей 220В относительно корпуса выдерживает в течение 1 мин. испытательное напряжение переменного тока 1,5 кВ частотой 50Гц или выпрямленное напряжение 2500В с использованием мегаомметра.
Подключение конвертора
Подключить, соблюдая полярность, нагрузку к клеммнику конвертора двумя кабелями с сечением медных проводов 4,0?6 мм2
Подключить к клеммнику конвертора сетевой шнур с заземляющей жилой с сечением медных проводов не менее 2,5 мм2 .
Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния конвертора.
Индикация и сигнализация о состоянии конвертора
Световая индикация состояния конвертора обеспечивается светодиодами.
При подаче на БПС сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет.
При нормальной работе светится зелёный индикатор «Работа».
При нагреве БПС свыше уставки сигнальной ступени мигает красный индикатор «БПС отключен».
При нагреве БПС свыше уставки отключающей ступени индикатор «Работа» гаснет и загорается красный индикатор «БПС отключен», т.е. БПС отключается.
Кроме того, конвертор имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии.
Гарантийные обязательства
Средний срок службы 20 лет.
Гарантийный срок эксплуатации три года с момента продажи.
