Описание

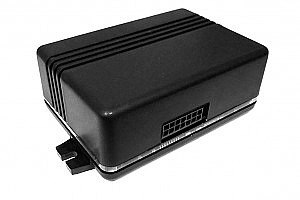

Терминал ASC-3
1. Назначение и принцип работы
1.1. Терминал ASC-3 предназначен для спутникового мониторинга стационарных и подвижных объектов (транспортных средств) с использованием систем ГЛОНАСС и GPS, регистрации показаний датчиков (уровня топлива и др.), а также работы с дополнительным внешним оборудованием (микрофон, внешний динамик, видеокамера и др.).
1.2. Данные передаются по каналам сотовой связи GSM 900/1800 с поддержкой GPRS на выделенные серверы со статическими IP-адресами и доступны по сети интернет для просмотра и обработки на компьютере пользователя (диспетчера).
1.3. Специальное программное обеспечение в режиме on-line отображает местонахождение транспортных средств на карте, фиксируя дату и время, скоростной режим, маршрут следования, пробег, места и длительность стоянок (простоев), а также формирует отчеты.
2. Технические характеристики
2.1. Навигационный модуль
Спутниковые навигационные системы
ГЛОНАСС / GPS
Погрешность координат, м
4
Погрешность времени, нс
50
Количество каналов (поиск/слежение)
80/20
Среднее время «холодного старта», с
25
Среднее время «горячего старта», с
1
Чувствительность обнаружения, дБм
144
Чувствительность слежения, дБм
161
Ускорение, g
4
Максимальная скорость, м/с
515
Максимальная высота, м
18000
Разрядность акселерометра, Бит
16
Режимы измерения, g
2/4/8/16
Чувствительность, mg/digit
1/2/4/12
2.2. Модуль передачи данных
Стандарты передачи данных
GSM/EDGE/GPRS
Частоты, МГц
900/1800
Поддержка SIM-карт, В
1.8 и 3
Количество держателей SIM-карт (MicroSIM)
1
Количество SIM-чипов
1
Внутренняя энергонезависимая память (flash), Мб
2
2.3. Интерфейсы и разъемы подключения
Интерфейс связи с ПК
USB 2.0
Количество шин интерфейса RS-232
1
Скорость передачи, Бит
до 115200
Количество шин интерфейса RS-485
1
Скорость передачи, Мбит
до 2
Количество шин интерфейса 1-Wire
1
Количество универсальных входов / выходов
4
Разрядность, Бит
10
Максимальное измеряемое напряжение, В
33
Максимальная измеряемая частота, Гц
вход 0: 1200
входы 1, 2, 3: 400
Максимальный втекающий ток замыкания на землю в режиме дискретного выхода, А
до 0.5
Максимальный вытекающий ток в режиме дискретного выхода, мА
3 .. 25
Аудиовыход голосовой связи
1
Мощность, Вт
0.8
Микрофонный вход
1
2.4. Электропитание, габаритные размеры, защита от внешних воздействий
Напряжение питания постоянного тока, В
6 … 50
Энергопотребление, Вт
не более 8.5
Внутренняя аккумуляторная батарея Li-Pol
3,7B
Защита от переполюсовки
есть
Защита от превышения напряжения, В
до 1000 кратковременно
Возможность подключения внешнегосвинцового аккумулятора
12B, до 5000 мA/ч
Возможность зарядки внешнего аккумулятора и
питания внешних приборов
14В, до 0.5А
Светодиодная индикация
Датчик вскрытия
есть
есть
Габаритные размеры (ДхШхВ), мм
90х63,5х35
Масса не более, г
100
Диапазон рабочих температур, °С
-40…+85
