Оборудование для проверки насос-форсунок UIS-Tester Россия
UIS-Tester"- устройство, предназначенное для тестирования и проверки производительности насос-форсунок (UIS -Unit Injector System) и индивидуальных топливных насосов высокого давления с электромагнитными клапанами высокого давления (UPS -Unit Pump System.
Настоящий паспорт является документом, удостоверяющим гарантированные предприятием- изготовителем основные параметры и технические характеристики устройства «UIS-Tester» OS.019.002 для тестирования и проверки производительности насос-форсунок и индивидуальных топливных насосов высокого давления с электромагнитными клапанами высокого давления. Настоящий паспорт позволяет ознакомиться с устройством, порядком и правилами его эксплуатации, соблюдение которых обеспечит правильную работу устройства.
Общие сведения
Устройство "UIS-Tester" предназначено для тестирования и проверки производительности насос-форсунок (UIS -Unit Injector System) и индивидуальных топливных насосов высокого давления с электромагнитными клапанами высокого давления (UPS -Unit Pump System).
Устройство "UIS-Tester" позволяет
получить необходимый сигнал управления электромагнитным клапаном высокого давления;измерить частоту вращения вала привода нажимного кулачка
При использовании индивидуальной механической части (т.н. CAM-BOX)выставить полярность сигнала с датчика положения вала;выставить любое значение угла опережения включения электромагнитного клапана.
Основные технические данные и характеристики
напряжение питания: ~220 В ±15%;коммутируемая нагрузка на выходе: до 100 Вт;порог срабатывания защиты по току управления электромагнитом: 30 А;максимально допустимые обороты: 1300 об/мин;максимальная погрешность измерения оборотов: 1 %;масса устройства: 3 кг;размеры (длина х ширина х высота) - 250х240х115;потребляемая мощность - до 150 Вт.Конструкция устройства

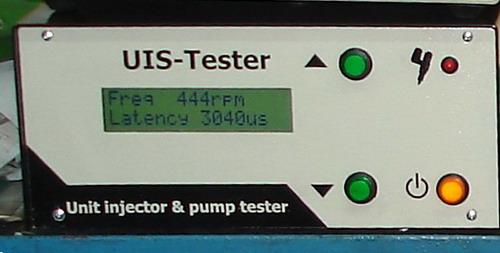

Устройство "UIS-Tester" - конструктивно выполнено в виде приставки, подключаемой к форсунке, закреплённой в специальную станину (САМ-ВОХ), на испытательном стенде, датчику положения при помощи специальных кабелей переходников.
Комплект поставки
Паспорт - ОS.19.001. (Техническое описание, инструкция по эксплуатации) - 1 шт.Контроллер ОS.19.002 - 1 шт.Кабель-переходник ОS.19.003 - 1 шт.Датчик положения вала OS.19.004 - 1 шт.Кабель питания 220В - 1 шт.Предохранитель 3.15А - 1 шт.
Гарантийные обязательства
Фирма - изготовитель гарантирует устойчивую работу устройства «UIS-Tester» при соблюдении владельцем правил хранения и эксплуатации, изложенных в настоящем паспорте.
Гарантийный срок устанавливаетсяфирмой изготовителем- 18 месяцев с момента получения изделия, за исключением случаев, особо оговоренных фирмой изготовителем и покупателем дополнительным договором.
Фирма изготовитель отмечает в гарантийном талоне год, месяц, день продажи, юридический адрес, телефон предприятия осуществляющего гарантийный ремонт (гарантийный талон находится в приложении к паспорту на устройства «UIS-Tester»).
В течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт по предъявлению настоящего паспорта и гарантийного талона. После проведения ремонта в гарантийный талон заносится перечень работ по устранению неисправностей.
Не является основанием для рекламации: нарушение целостности соединительных проводов (кабелей-переходников).
Фирма изготовитель не несет гарантий на устройства «UIS-Tester»в случаях: вскрытии корпуса устройства «UIS-Tester», наличии следов повреждения на корпусе и плате «UIS-Tester», при не соблюдении правил хранения и эксплуатации устройства.
Без предъявления гарантийного талона и при нарушении сохранности пломб на изделии претензий к качеству работы и гарантийный ремонт не производится.
В течение гарантийного срока эксплуатации, установленного на изделие, ремонт производится засчет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руководством по эксплуатации.
