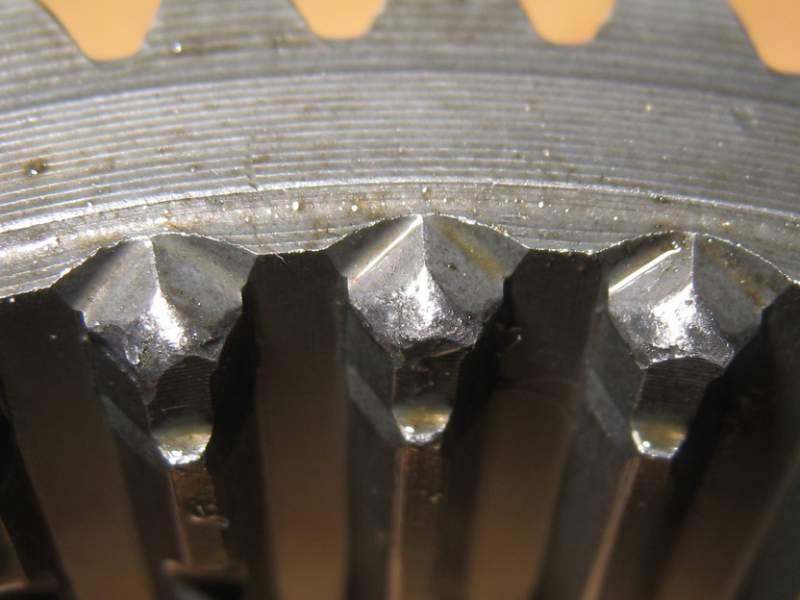

Зубчатый венец

На шлицах промежуточного валика установлена ступица. Зубчатый венец может независимо вращаться на бронзовой втулке. Передача крутящего момента от ступицы к зубчатому венцу осуществляется за счет трения между ведущими и ведомыми металлическими дисками с накладками из порошковогоматериала. Ведущие и ведомые диски находятся в зацеплении соответственно со шлицами ступицы и шлицами зубчатого венца. При этом усилие, сжимающее пакет дисков, создается нажимным диском с помощью пружин, установленных на пальцах. Регулируя усилие затяжки пружины с помощью шайб, можно менять максимальный крутящий момент, передаваемый муфтой. При превышении этого момента диски проскальзывают, предохраняя механизм от перегрузок. Смазочный материал к элементам передачи подводится из смазочной системы двигателя и отводится обратно в картер.

направлении роторы и. При вращении роторы не касаются один другого и корпуса, что обеспечивается подшипниками, установленными в торцах корпуса, и синхронизирующей зубчатой передачей, служащей также для привода ведомого ротора. Функции органов распределения выполняют роторы, кромки которых перекрывают впускные и нагнетательные окна в корпусе.

При повороте роторов из положения в положение нижний ротор вытесняет в пространство нагнетания некоторый объем воздуха. Одновременно, вследствие того, что зуб верхнего ротора отошел от кромки выпускного окна, под действием перепада давлений происходит обратное перетекание сжатого воздуха из полости нагнетания в полость, образованную верхним ротором и корпусом. Перетекание воздуха будет продолжаться до тех пор, пока давление в этой полости и давление нагнетания не станут одинаковыми. С момента выравнивания давлений до момента, соответствующего положению, происходит чистое выталкивание. Положение по протеканию рабочего процесса в компрессоре равнозначно положению, так как роторы одинаковы. Поэтому для двузубчатого роторно-шестеренчатого компрессора период пульсации скоростей и давлений в проточной части соответствует 90° угла поворота ротора.
