Примечание: диаметр d муфты зубчатой изготавливается по согласованию с заказчиком.

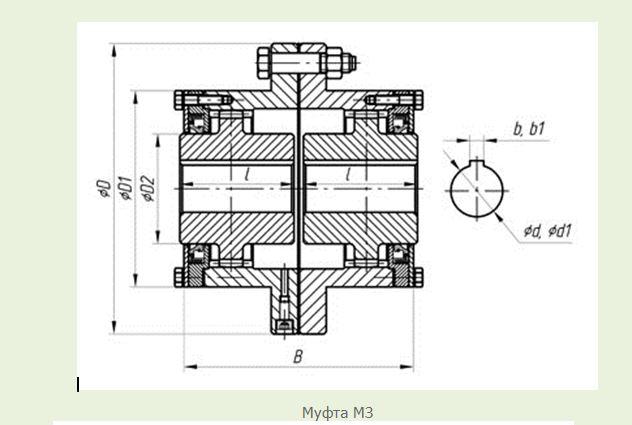

Муфты МЗ и МЗП для основных типоразмеров двухребордных крановых колес
Обозначение Крутящий момент (max) HM D, мм B, мм B1, мм МЗ-1, МЗП-1 1000 170 115 129 МЗ-2, МЗП-2 1600 185 145 160 МЗ-3, МЗП-3 2500 220 170 196.5 МЗ-4, МЗП-4 4000 250 215 234 МЗ-5, МЗП-5 6300 290 235 235
МЗ-6, МЗП-6 10000 320 255 255 МЗ-7, МЗП-7 16000 350 285 285 МЗ-8, МЗП-8 25000 380 325 325 МЗ-9, МЗП-9 40000 430 335 335 МЗ-10, МЗП-10 63000 490 365 365
Наша компания изготавливает муфты мз и мзп зубчатые для использования в механизмах всех видов.
Муфты мз или муфты зубчатые МЗП используются для постоянного соединения соосных валов и для одновременной компенсации их незначительных угловых и радиальных смещений.
Пример обозначения муфты мз по ГОСТ Р 50895-96 (ГОСТ 5006-83):
муфта зубчатая типа 1 с номинальным крутящим моментом 4000 Н*м, с диаметром посадочных отверстий во втулках d = 50, с втулками исполнения 1, климатического исполнения У категории 2: Муфта зубчатая 1-4000-50-1У2.
Муфты зубчатые МЗП применяются, если в передаче крутящего момента между основными валами участвует промежуточный вал. Они отличаются от муфт зубчатых основного типа (МЗ) тем, что в них одна полумуфта, состоящая из втулки и обоймы с зубчатым сцеплением, заменена простой фланцевой полумуфтой. Для установки одного промежуточного вала используется комплект из двух муфт зубчатых МЗП.
Помимо стандартных муфт мы изготавливаем любые нестандартные муфты зубчатые. Производим доработку муфты МЗ под ваши потребности. Всегда на складе имеются муфты МЗ и МЗП стандартного исполнения.
