Дисковый АДС-4 предназначенный для обработки залежных земель, покрытых густой растительностью, пласта многолетних трав, лущения стерни после уборки зерновых и высокостебельных культур, полеглых хлебов, подготовки почвы под посев, заделки в почву высокостебельных сидератов.Может использоваться при разделке пластов почвы после вспашки и поверхностной обработки переуплотненных почв. Агрегат обеспечивает обработку почвы на глубину от 2 до 12 см. Может применяться во всех зонах земледелия
АД-6
АД-4
АД-3 Тип агрегатирования
полунавесной
полунавесной
полунавесной
Тяговый класс трактора
4-5
4
3-4
Масса, не более, кг
6000
4400
3000
Транспортное положение - длина, мм 7350 7350
7170
- ширина, мм 3160 4000
3000
- высота, мм 3960 2300
2300
Рабочее положение - длина, мм 7350 7350
7450
- ширина, мм 6470 4500
3000
- высота, мм 2100 2300
1950
Ширина захвата, мм
6000
4000
2500
Количество дисков, шт
48
32
20
Диаметр дисков, мм
610
Устройство агрегата.
Агрегат дисковый АДС-6 представляет собой полунавесное орудие с двухрядным
расположением дисковых рабочих органов. Рабочие органы представляют собой сферические
диски с вырезами по контуру, каждый из которых установлен на индивидуальной
подпружиненной стойке. Стойка изогнута в соответствии с оптимальными углами атаки и
крена для обработки почвы. Дисковый рабочий орган в сборе со стойкой представляет собой
режущий узел. Упругая пружинная подвеска стойки предохраняет рабочий орган от поломки
при наезде на препятствие или при работе на тяжелых фонах.

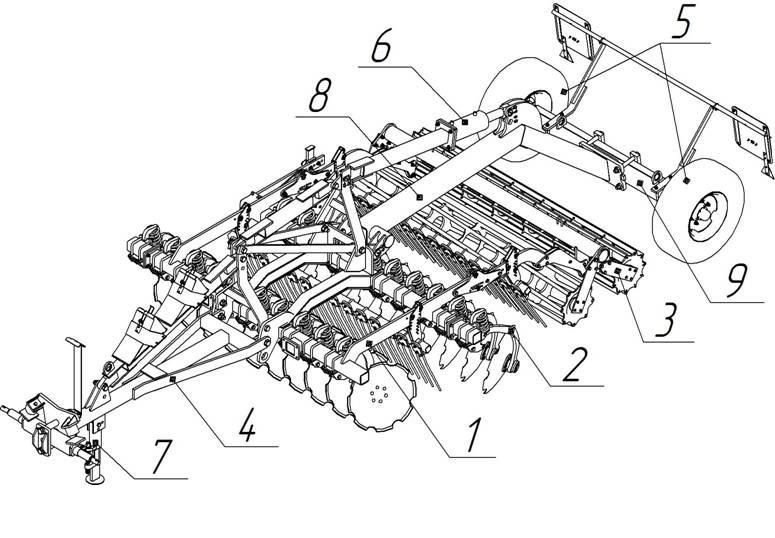

1. Рама 2. Секция правая 3. Секция левая 4. Каток прикатывающий правый 5. Каток
прикатывающий левый 6. Сцепка 7. Стойка опорная 8. Грабли 9. Гидроцилиндр
подъема/опускания подкатного устройства 10. Гидроцилиндры складывания/раскладывания
секций 11. Подкатное устройство 12. Замок транспортного положения секций.
Дисковые рабочие органы объеденены в две секции (2), (3), которые шарнирно крепятся к
раме (1). Секции имеют возможность складываться для транспортировки с помощью
гидроцилиндров (10). В сложенном транспортном положении секции фиксируются замком
(12).
Катки прикатывающие (4), (5) предназначены для разрушения почвенных комков,
выравнивания и уплотнения верхнего слоя почвы после прохода дисковых рабочих органов.
Грабли (8) устанавливаются позади каждого ряда дисков.
С трактором орудие сочленяется с помощью сцепки (6). Опорная стойка (7) служит для
опоры орудия при хранении.
Подкатное устройство (11) предназначено для перемещения орудия в транспортном
положении, а также для подъема дисковых рабочих органов для разворотов в процессе
обработки поля. Подъем и опускание подкатного устройства производится гидроцилиндром
(9).
