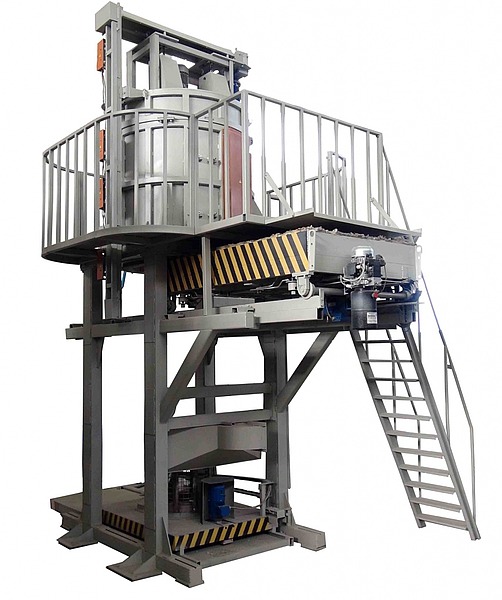

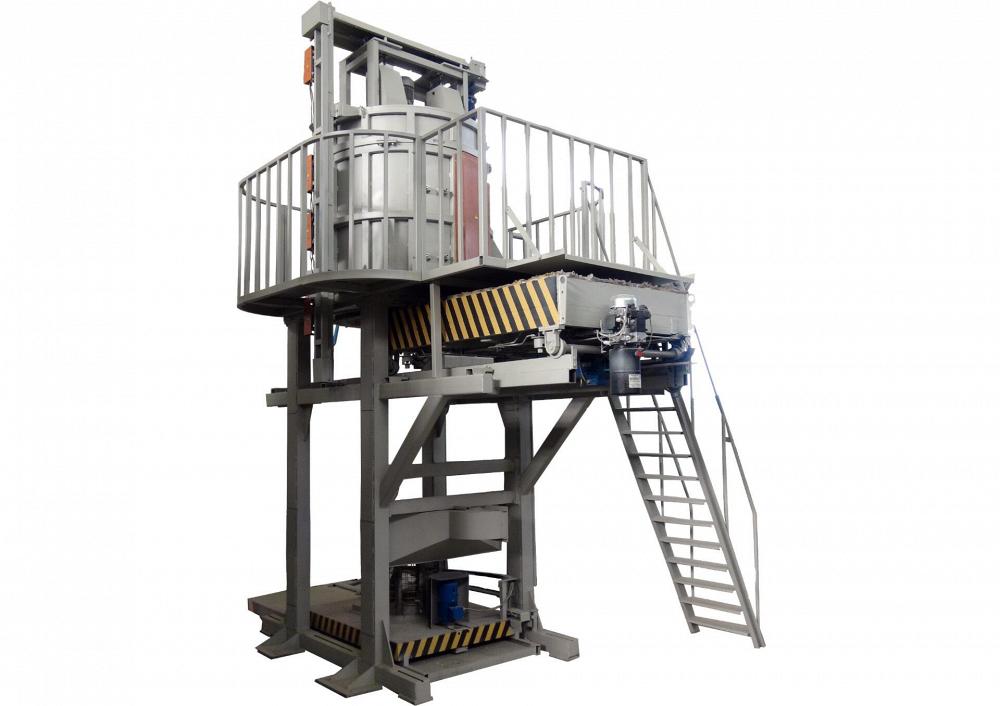

Агрегат СЭОА предназначен для проведения закалки, отжига и старения полуфабрикатов и деталей из алюминиевых сплавов. Его особенность в том, что он позволяет произвести перегрузку деталей из печи нагрева под закалку в закалочный бак за время не более 10 секунд.
В состав агрегата входят:
- элеваторная печь сопротивления для нагрева под закалку и
- старенияводяной закалочный бак
- пост загрузки-разгрузки
- система автоматического управления со SCADA системой
Элеваторная печь оборудована системой принудительной циркуляции воздуха, состоящей из вентиляторов, установленных на своде печи, и муфеля.
Камера печи разделена на зоны независимого регулирования температуры, что способствует равномерному распределению температуры в камере печи.
Высокоэффективное перемешивание закалочной жидкости осуществляется специализированными мешалками, что обеспечивает равномерную закалку и достижение требуемых характеристик механических свойств. Над ванной располагается загрузочная платформа, оборудованная электроприводом, перемещающаяся по рельсовому пути.

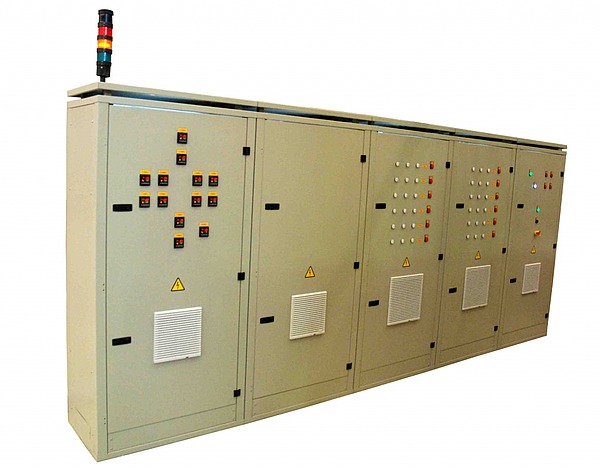

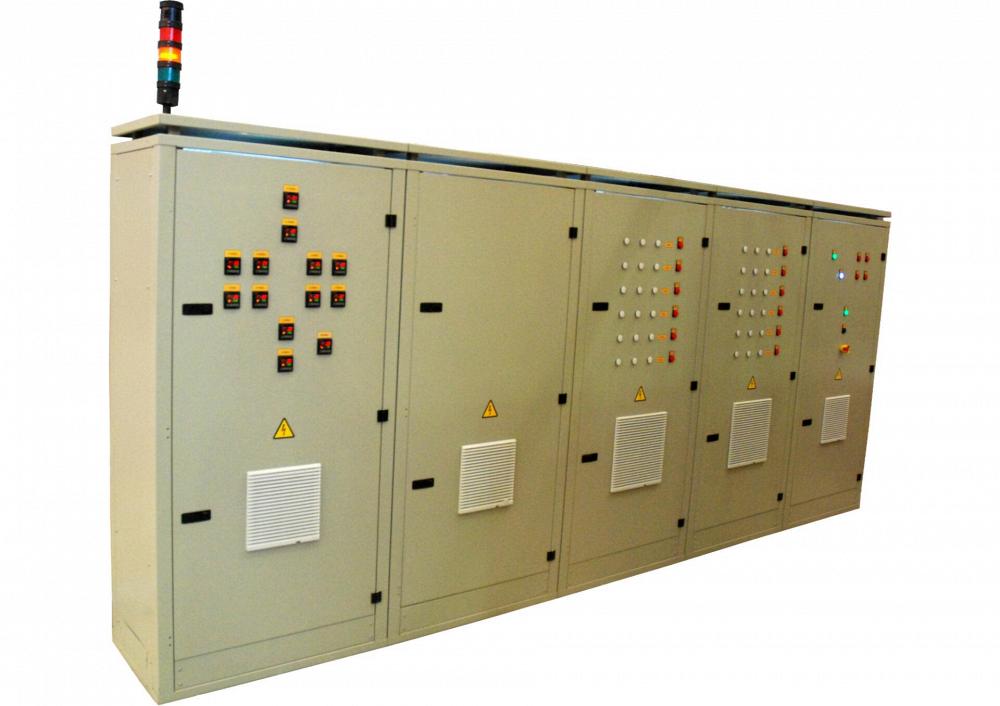

Агрегат оснащен современной компьютерной системой управления, которая позволяет:
- управлять температурным режимом по заданной технологии;
- управлять всеми механизмами печи согласно требованиям технологического процесса;
- контролировать аварийные ситуации, такие как превышение уровня жидкости в баке, превышение температуры и другие;
- производить самотестирование на предмет неисправности или выхода из строя измерительных приборов;
- автоматически перемещать садку из печи в закалочный бак;
- в реальном времени отображать информацию о ходе процесса на удаленном рабочем месте, собирать ее и архивировать;
Управление осуществляется нажатием пиктограмм на дисплее панельного компьютера и подтверждением включения/выключения выбранного устройства либо запуском макрокоманды.
Для визуализации хода процесса, сбора и архивирования информации, изменений значений параметров процесса - система управления агрегата оснащена SCADA системой.
Агрегат позволит резко увеличить качество и количество обрабатываемых деталей, облегчая при этом работу оператора за счет автоматизации процесса, а также обеспечит автоматизированный учет и контроль за энергопотреблением.
Технические характеристики агрегатов СЭОА:
| Среда в рабочем пространстве печи | воздух |
| Среда в рабочем пространстве бака | вода |
| Максимальная температура печи, С | 600 |
| Диапазон регулирования температуры бака, С | 20-90 |
| Скорость опускания садки в ванну, м/мин, не более | 30 |
| Скорость подъема садки в печь, м/мин, не более | 15 |
Технические характеристики:
| Наименование | Размер рабочей камеры, мм | Рабочий объём бака, м³ | Перепад температуры в рабочем пространстве печи, С° | Установленная мощность нагревателей печи/закалочного бака, кВт, не более | Вес садки, кг |
| СЭОА 8.10/6 | ⌀ 800x1000 | 3 | ± 5 | 45/33 | 350 |
| СЭОА 8,5.17.15/6 | 2000х1100х2100 | 9 | ± 5 | 90/- | 250 |
| СЭОА 20.20.15/6 | 2000х2000х1500 | 11,1 | ± 5 | 180/120 | 1000 |
| СЭОА 12.34.23/6 | 3400х1200х2300 | 15 | ± 5 | 120/120 | 500 |
