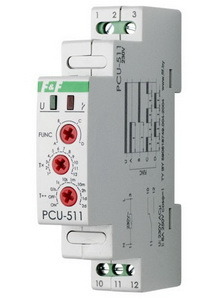

Многофункциональное реле времени PCU-511, PCU-511U

Многофункциональные реле времени PCU-511, PCU-511U предназначены для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени. Включение нагрузки после подачи напряжения питания и отсчета заданного времени по 4 режимам работы. Выдержка времени: 0,1 сек - 24 суток. Напряжение питания: РСU-511: 220В, 50Гц. РСU-511U: 12-264В, AC/DC. Монтаж: на DIN-рейке 35 мм. Режимы работы: Включение нагрузки на время t (А) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. Циклическая работа с задержкой выключения (С) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D) Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С. Технические характеристики: ПараметрPCU-511PCU-511U Напряжение питания:230В 50Гц12-264В AC/DC Максимальный коммутируемый ток: 8А, АС18А, АС1 Максимальный ток катушки контактора:1P (1 переключающий)1P (1 переключающий) Выдержки времени*:от 0,1 сек. до 24 сутокот 0,1 сек. до 24 суток Задержка включения: <50 мсек<50 мсек Рабочая температура: от -25°С до +50°Сот -25°С до +50°С Степень защиты: датчика клеммной колодки IP40 IP20 IP40 IP20 Размеры: 17,5x65x90 мм17,5x65x90 мм Тип корпуса:1S1S Монтаж: на DIN-рейке 35 ммна DIN-рейке 35 мм * выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1 сек., 1 сек. -10 сек., 10 сек. - 1 мин., 1 мин. - 10 мин., 10 мин - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2-е суток - 24 суток.
