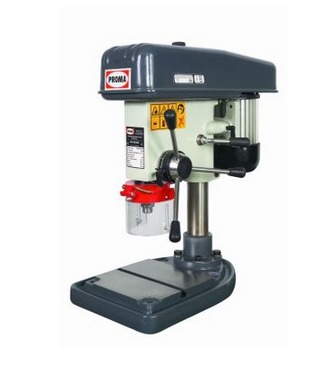

Настольный сверлильный станок BV-06/400, Proma(Чехия)

Характеристика Значение Питание 3/N PE AC/400 V Потребляемая мощность 250 Вт Максимальный диаметр сверления 6 мм Ход шпинделя 65 мм Удаленность шпинделя от опоры 140 мм Удаленность шпинделя от основания 225 мм Конус шпинделя В10 Диапазон оборотов шпиделя 1400-5600 об./мин. Количество скоростей 3 Диаметр опоры 50 мм Ширина паза основания 12 мм Скорость вращения двигателя 2800 об./мин. Общая высота 600 мм Масса 38 кг Назначение Сверлильный станок используется для обработки отверстий в деталях различной формы. Станок устанавливается на рабочий стол и используется для: сверления, зенкования, развертывания и т.д. Подача сверла осуществляется вручную. Станок можно использовать в инструментальных и ремонтных мастерских, в малых и средних цехах, а также при серийном производстве. Электрическое оборудование станка совместимо с электрической сетью 3/ PE/ N AC 400 V, 50 Hz Станок в процессе работы не вызывает чрезмерные высокочастотные электромагнитные помехи. Поэтому для данного станка не установлены ограничения по использованию его при внешнем электромагнитном воздействии. К обязательным условиям правильной работы станка относится выполнение указаний по монтажу, обслуживанию и ремонту станка, приведенных в последующих пунктах данной инструкции. Комплект поставки. Сверлильный станок поставляется в фанерной упаковке в собранном виде. Комплектующие. Патрон сверлильный 0.6 ? 6 мм. В10 - 1 шт. Защитный экран в сборе - 1 шт. Инструмент. Ключ для зажима свёрл - 1 шт. Ключ торцевой шестигранный 6 - 1 шт. Инструкция по эксплуатации. Оценка шума оборудования. Заявленный средний уровень акустического давления А на рабочем месте LpAeq,T = 68+5 dB,(в соответствии с нормами EN ISO 11 202). Устройство станка. Станок состоит из чугунного основания, круглой опоры, коробки, шпинделя, патрона, и электрического привода. Коробка шпинделя размещена в верхней точке опоры и крепиться к опоре. Опора закреплена на основании. Эти части составляют единое целое и придают конструкции устойчивость в работе. Данным сверлильным станком необходимо управлять, находясь непосредственно перед сверлильным механизмом. Это единственное положение, которое позволяет рабочему без проблем управлять всеми рабочими элементами.
