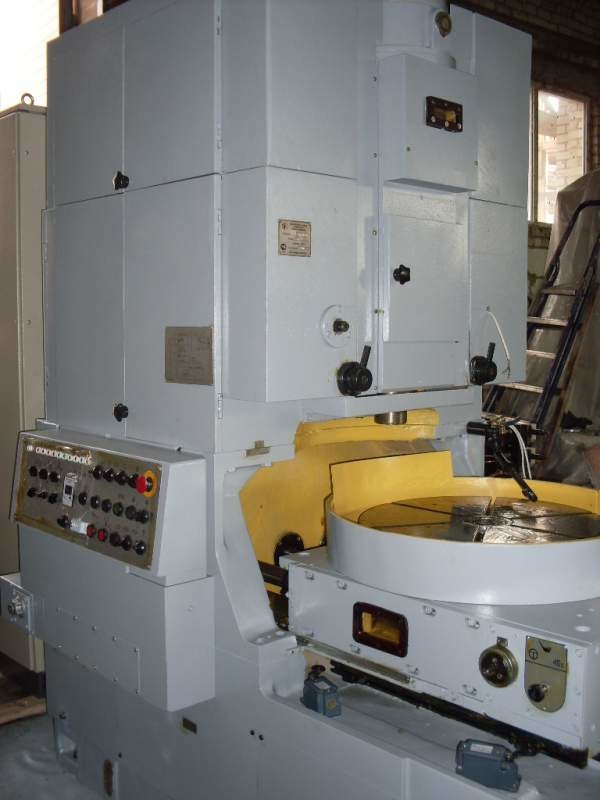

Полуавтомат зубодолбежный 5А140П
|
Поделитесь страницей в Социальных сетях
|
|
 "Полуавтомат зубодолбежный 5А140П предназначен для нарезания цилиндрических зубчатых колес наружного и внутреннего зацепления в индивидуальном и серийном производстве. Нарезание зубчатых колес производится методом обкатки заготовки долбяком. Полуавтомат имеет вертикальную компоновку. Для расширения технологических возможностей зубодолбежные станки могут оснащаться системой ЧПУ Simens, Mitsubishi. Наименование Значение Максимальный делительный диаметр нарезаемых колес, мм: наружного зацепления 500 внутреннего зацепления (Х- толщина обода изделия) 500 Максимальный модуль нарезаемых колес, мм 8 Максимальная ширина нарезаемого венца, мм 100 Максимальный ход шпинделя инструмента, мм 125 Диаметр рабочей поверхности стола, мм 560 Базирующее отверстие в столе, мм 110 Расстояние от плоскости стола до торца шпинделя инструмента, мм 120-270 Расстояние от оси шпинделя инструмента до оси стола, мм 0-355 Наибольший делительный диаметр долбяка, мм 125 Конус в шпинделе инструмента (Морзе) 5 Число двойных ходов штосселя в минуту 55-560 Подача, мм/мин: круговая (при долбяке 100) 6-590 радиальная (мм/дв.ход) 0,02-0,2 Мощность электродвигателя главного привода, кВт 4; 4,5; 7,5 Габаритные размеры станка, мм длина 1975 ширина 1690 высота 2510 Масса станка, кг 7500 Описание комплектации и особенностей работы станка: Применяется современная электроавтоматика с установкой контроллера фирмы FATEK, Тайвань для управления работой станка. Радиальные подачи и ускоренные перемещения обеспечиваются приводом фирмы «OMRON» в комплекте с асинхронным двигателем фирмы «ВЭМЗ-Спектр» (г. Владимир), что обеспечивает стабильную подачу при обработке деталей. На пульте управления станком применяется ЖКИ монитор с возможностью сенсорного ввода данных и отображения информации по работе станка. Простой и удобный пульт управления станком. Быстрые перемещения стола обеспечиваются с помощью джойстика. Вывод информационных сообщений, аварийных состояний и неисправностей в текстовом виде. Простая и понятная для обслуживания электрическая начинка станка. Управление приводами и ЖКИ монитором осуществляется с помощью цифрового сигнала. В цепи главного движения применен асинхронный двигатель «ВЭМЗ - Спектр» (г. Владимир), который управляется приводом фирмы «OMRON», что позволяет бесступенчато регулировать вращения стола и инструмента. Применяется светодиодная колонна для дистанционного определения состояния работы станка."
