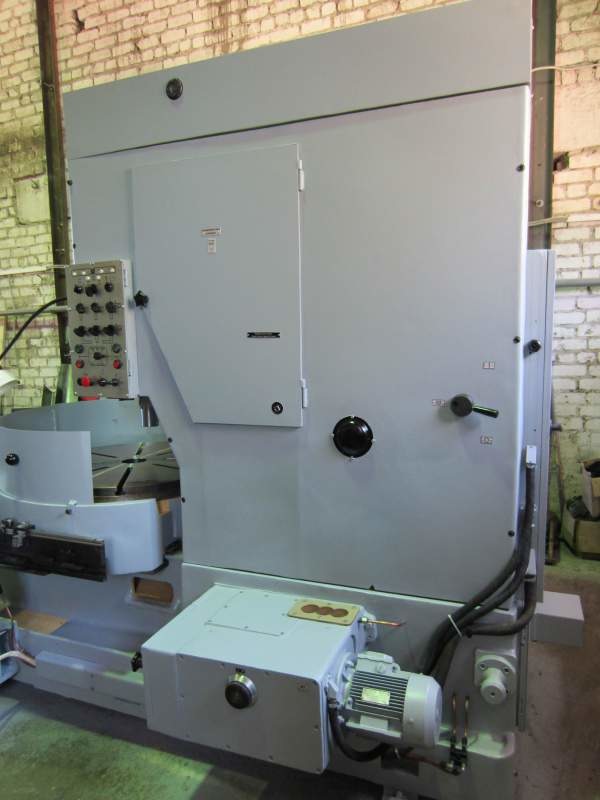

Полуавтомат зубодолбежный вертикальный модели 5М161
|
Поделитесь страницей в Социальных сетях
|
|
 Станок предназначен для нарезания зубьев на цилиндрических шестернях внутреннего и наружного зацепления, как с открытыми так и с закрытыми венцами (блок - шестерни), методом обкатного деления дисковым долбяком. Наименование Значение Диаметр наибольший устанавливаемый, мм 1250 Диаметр рабочей поверхности, мм 1000 Ход шпинделя наибольший, мм 200 Наибольший модуль нарезаемых зубчатых колес, мм 12 Наибольший номинальный делительный диаметр долбяка, мм 200 Число двойных ходов шпинделя min/max 10-212 (бесступенчато) Конус отверстия в шпинделе Морзе 5 Мощность двигателя главного движения, кВт 10 Пределы круговых подач при диаметре инструмента d 100, мм/дв.х 0,2-1,5 (бесступенчато) Пределы радиальной подачи стола , мм./мин. 0,5-5,0 (бесступенчато) Расстояние между верхней плоскостью стола и торцом шпинделя 140-340 Расстояние от оси стола до оси шпинделя, мм 50-700 Скорость ускоренного перемещения стола, мм/мин. 205 Частота вращения стола, об/мин. 1,7 Расстояние от нижней плоскости основания станка до рабочей поверхности стола 870 Габаритные размеры, мм 3150-1780-3300 Масса, кг 10650 Описание комплектации и особенностей работы станка: Применяется современная электроавтоматика с установкой контроллера фирмы FATEK, Тайвань для управления работой станка. Круговые и радиальные подачи обеспечиваются приводами фирмы OMRON в комплекте с асинхронными двигателями ВЭМЗ-СПЕКТР» (Владимир), оснащенными датчиками обратной связи фирмы «СКБ ИС» (г. Санкт-Петербург), что обеспечивает стабильную подачу при обработке деталей. На пульте управления станком применяется ЖКИ монитор с возможностью сенсорного ввода данных и отображения информации по работе станка. Простой и удобный пульт управления станком. Вывод информационных сообщений, аварийных состояний и неисправностей в текстовом виде. Простая и понятная для обслуживания электрическая начинка станка. Управление приводами и ЖКИ монитором осуществляется с помощью цифрового сигнала. В цепи главного движения применен асинхронный двигатель ВЭМЗ г. Владимир, который бесступенчато управляется приводом фирмы OMRON. Применяется светодиодная колонна для дистанционного определения состояния работы станка. В станке реализована независимая регулировка величины вращения стола, радиального врезания и скорости движения долбяка. Все перемещения стола оцифровываются с помощью электронного устройства для измерения линейных перемещений ф. NEWALL, Великобритания и передаются в контроллер для обработки, что позволяет значительно повысить точность позиционирования детали и инструмента.
