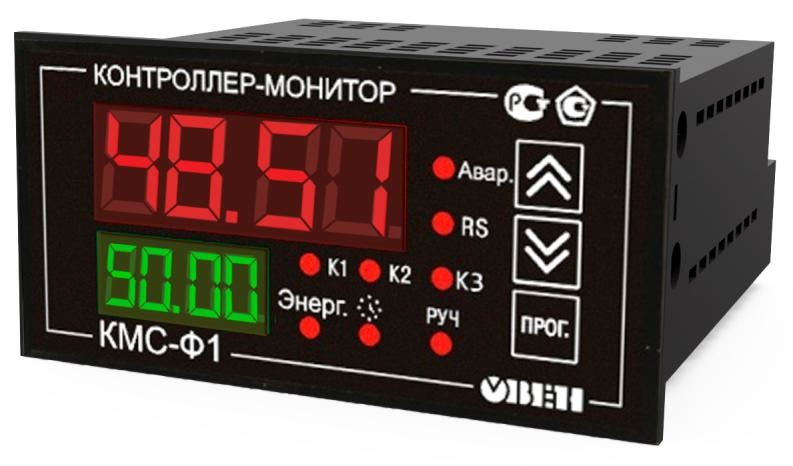

Контроллер-монитор сети КМС-Ф1

"Контроллер-монитор сети КМС-Ф1 КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники. Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях. Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию. Основные функции прибора. вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos ?), подсчет полной, активной и реактивной энергий, отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ), конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485, передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII, взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У); возможность ручного управления ВУ; индикация аварийной ситуации вход прибора имеет канал измерения напряжения и канал измерения тока. Наименование Значение Напряжение питания от 90 до 264 В переменного тока (номинальное значение 220) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) Потребляемая мощность, ВА, не более 10 Время измерения параметров, с, не более 1 Количество каналов измерения 2 Сопротивление канала измерения напряжения, не менее 500 кОм Сопротивление канала измерения тока, не более 0,02 Ом Интерфейс связи с мастером сети RS-485 Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более 32 Максимальная скорость обмена по RS-485, бит/с 115200 Протоколы связи, используемые для передачи информации ModBus-RTU; ModBus-ASCII; OWEN Дополнительное оборудование Часы реального времени (погрешность хода - не более 5 с/сутки), Встроенный источник выдачи звукового сигнала Время установления рабочего режима прибора, мин, не более 5 Габаритные размеры прибора, мм 96,0?48,0?100,0 Масса прибора, кг, не более 0,25 Степень защиты корпуса IP54 со стороны передней панели, IP00 со стороны клеммной колодки Средний срок службы, лет 10 Средняя наработка на отказ, часов 50000"
