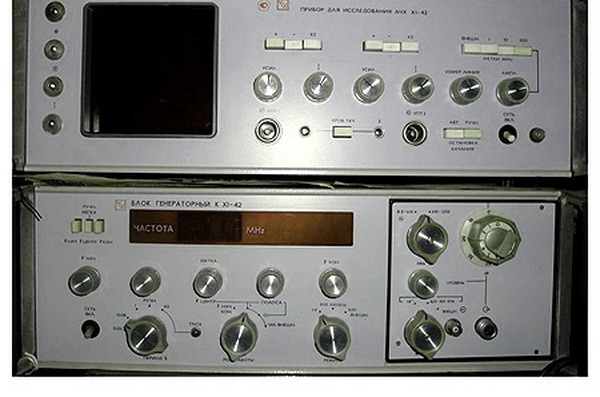

 "Прибор для исследования амплитудно-частотных характеристик Х1-42 предназначен для исследования АЧХ широкополосных устройств с динамическим диапазоном до 14 дБ с воспроизведением АЧХ на экране ЭЛТ. Прибор можно использовать в ремонтных мастерских и поверочных органах, а также для работы в цеховых и лабораторных условиях Основные данные: Диапазон частот прибора от 0,5 до 1250 МГц перекрывается двумя поддиапазонами: I - от 0,5 до 610 МГц; II - от 610 до 1250 МГц. В приборе предусмотрены собственные кварцованные частотные метки 1, 10, 100 МГц, амплитуда которых во всем рабочем диапазоне частот не менее 4 мм, амплитуда паразитных меток во всем рабочем диапазоне частот не должна превышать более 0,3 амплитуды основных меток. Погрешность измерения частоты на экране ЭЛТ прибора с помощью частотных меток в герцах не превышает величины (±3*10-4fизм+0,05fкач), Прибор работает в следующих режимах качания частоты: - автоматического качания по пилообразному закону с периодами 0,02; 0,08; 1 с, при этом отклонение длительности периодов качания от номинальных не превышает ±20 ; - разового запуска вручную с длительностью периода качания (40+/-8) с; - ручного качания частоты в пределах установленной полосы качания, при этом несовпадение длин автоматической и ручной разверток не превышает 10 %. Отклонение частотного масштаба на экране прибора от линейного закона не превышает +5%. Прибор обеспечивает выходное напряжение (мощность) РКЧ при работе его на согласованную нагрузку 50 Ом не менее 390 мВ (3 мВт). Неравномерность уровня выходного напряжения ГКЧ при работе его на согласованную нагрузку 50 Ом не превышает +1,5 дБ. Прибор обеспечивает пределы регулировки выходного напряжения 70 дБ ступенями через 1 и 10 дБ. Погрешность ослабления выходного напряжения в децибелах не превышает ±0,55 до 3 дБ; ±0,9 до 10 дБ; ±1,9 до 30 дБ; ±2,9 до 50 дБ; ±3,9 до 70 дБ. Неравномерность собственной АЧХ прибора в максимальной полосе качания не превышает: ±0,4 дБ до частоты 30 МГц; ±0,6 дБ от частоты 30 МГц и выше. Габаритные размеры прибора: ГКЧ - 490х175х475 мм; блока индикаторного с УПТ - 490х175х482 мм; Масса прибора, не более: ГКЧ - 25 кг; блока индикаторного с УПТ - 20 кг;"
