Датчик частоты вращения ИЦФР.408113.030 (для АЭС)
|
Поделитесь страницей в Социальных сетях
|
|

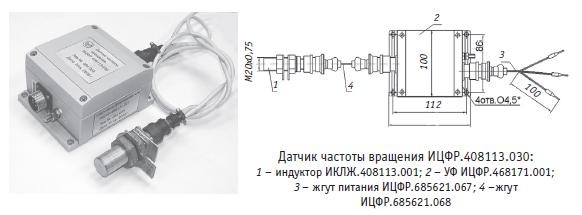

 Назначение Предназначен для преобразования частоты вращения вала с зубчатым колесом из ферромагнитного материала в пропорциональную последовательность токовых импульсов, в том числе, в составе комплекса тахометрического (ТК) ИЦФР.402141.004. Область применения В системах автоматизации технологических процессов. Описание Датчик частоты вращения (ДЧВ) состоит из индуктора ИКЛЖ.408113.001, усилителя формирователя (УФ) ИЦФР.468171.001, жгута ИЦФР.685621.068 и жгута питания ИЦФР.685621.067. Индуктор ИКЛЖ.408113.001 крепится к кронштейну или корпусу контролируемого объекта двумя гайками М20х0,75. Принцип действия ДЧВ заключается в следующем. При вращении зубчатого колеса, соединенного с валом агрегата, в обмотке индуктора наводится переменная э.д.с., которая преобразуется в УФ в последовательность прямоугольных импульсов тока уровнем (17±3) мА. Частота выходных импульсов пропорциональна частоте вращения контролируемого вала. В состав УФ входят: компаратор и формирователь импульсов тока, преобразующие импульсы напряжения индуктора в выходной сигнал - импульсы тока амплитудой (17±3) мА на каждое пересечение зубьями зубчатого колеса магнитного поля индуктора. УФ выполнен по двухпроводной линии связи. Выходным сигналом являются импульсы тока потребления УФ. УФ выполнен на печатной плате и установлен в корпус.
