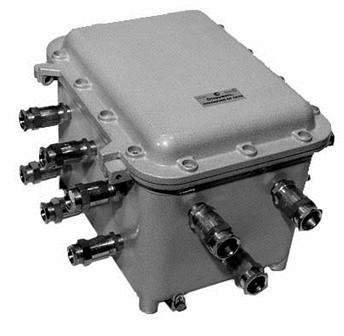

 "Коробка соединительная взрывозащищенная серии КСВ-1И предназначена для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики. Взрывозащищенные коробки КСВ-1И имеют фланец на стыке корпуса коробки и крышки. Для простоты монтажа на корпусе предусмотрены специальные пластины для крепления коробки на стену или другую вертикальную конструкцию. Коробки КСВ имеют внешние и внутренние болты заземления. Изготавливаются коробки из алюминиевого сплава с содержанием магния менее 6%. Снаружи коробки покрыты специальной краской на эпоксидной основе, предохраняющее изделие от коррозии. Коробки предназначены для эксплуатации в условиях нормированных для исполнения УХЛ, ОМ категории 1 согласно ГОСТ 15150-69, при температуре окружающей среды от минус 60?С до плюс 55?С. Имеются сертификат соответствия и разрешение Ростехнадзора на применение. ? ? Технические характеристики Область применения, зона класса 1, 2 (в соответствии с ГОСТ Р 51330.9-99) Вид взрывозащиты "Взрывонепроницаемая оболочка" Маркировка взрывозащиты IЕxdIIBT5Х Степень защиты от внешних воздействий IP65 (в соответствии с ГОСТ 14254-96) Технические условия ТУ 3464-034-00153695-2005 Наименование параметра Тип коробки (шифр) КСВ-1И КСВ-1-1И КСВ-1-2И КСВ-1-3И КСВ-1-4И КСВ-1-5И Коммутируемый ток, А, не более 25 Напряжение, В, не более 400 Диапазон значений температуры окружающей среды, ?С от минус 60 до плюс 55 Количество клемм МВК 5/Е-Z "Phoеnix Contact", шт. 60 Количество клемм МВК 5/Е-Z-РЕ "Phoеnix Contact", шт. 10 Номера клемм РЕ 1, 12, 23, 34, 35, 36, 47, 58, 69, 70 Сечение подключаемого провода, мм2 однопроволочного - 0,2-6 многопроволочного - 0,2-4 Количество кабельных вводов для бронированного кабеля, шт. Внешний диаметр кабеля, мм Внутренний диаметр кабеля без брони, мм ? ? ? ? ? ? 8-17 17-25 23-32 6-12 11-17 17-23 13 3 ? 13 3 ? 13 3 ? Количество кабельных вводов под трубную прокладку, шт. Размер внешней резьбы кабельного ввода Внешний диаметр кабеля, мм ? ? ? ? ? ? G 1/2 G 3/4 G 1 ? 6-12 ? 11-17 ? 17-23 ? 13 3 ? 13 3 ? 13 3 Габаритные размеры, мм 425х380х273 Масса, кг, не более 22 Дополнительная информация Комплект поставки: Коробка, комплект кабельных вводов, руководство по эксплуатации, комплект монтажных частей."
