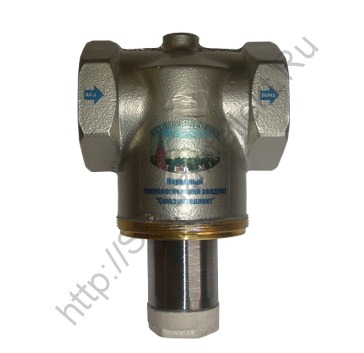

Универсальный струнно-мембранный фильтр ФС-20.003.Ag

"Универсальный струнно-мембранный фильтр ФС-20.003.AgОбласть применения: Универсальные струнно-мембранные фильтры серии «Созинтеллект» ФС-20 производятся НТК «СОЮЗИНТЕЛЛЕКТ» в соответствии с ТУ 3697-001 -78494121-2006 и предназначены для очистки жидкостей от механических и других загрязнений, как в быту, так и в самом широком спектре народного хозяйства: фильтрация воды в системах горячего и холодного водоснабжения промышленного и индивидуального пользования. фильтрация пищевых продуктов: молоко, растительные масла, пиво, спирт, спиртосодержащая продукция др. фильтрация светлых нефтепродуктов: бензин, авиационный керосин, дизельное топливо, технические масла, и т.д. Принцип действия: В фильтрах серии "Союзинтеллект" нет привычной фильтрационной сетки или картриджа объемного фильтрования. Вместо этого разработан и применён принципиально новый струнно-мембранный фильтрующий элемент (ФЭ) со встроенным преобразователем структуры жидкости, конструктивные особенности которого позволяют: значительно повысить тонкость фильтрации; наиболее рационально реализовать механизм самопромывки за счет высокой зеркальности поверхности структурных составляющих ФЭ, практически полного отсутствия объемной задерживающей способности, а также колебательно-волновых процессах, возникающих при фильтровании в струнно-мембранном ФЭ; преобразовать структуру жидкости из деструктурированной в кластерно-структурную за счет обработки полиградиентным магнитным полем; передать воде свойства янтаря и кварца за счет магнитных силовых линий, что позволяет придать воде оздоровительные и лечебные свойства. 1 - верхняя часть корпуса 2 - нижняя часть корпуса 3 - манометр 4 - дренажный кран 5 - каркас ФЭ 6 - магнитный преобразователь структуры жидкости 7 - струнно-мембранный механизм 1 - манометр 2 - переходные ниппеля 3 - головная часть фильтра 4 - нижняя часть корпуса 5 - дренажный кран 6 - фильтрующий элемент 7 - уплотнительное кольцо Технические характеристики ФС-20 Производительность, м3/час 5 Тонкость фильтрации, мкм 10,0 - 5,0 Максимальное рабочее давление, Bar 16 Минимальное рабочее давление, Bar 0,5 Номинальный размер присоединения, дюйм 2 Максимальная температура, °C +95 Максимальный размер присоединения, дюйм 2 Максимальное количество механических примесей (взвесей) по сухому остатку, мг/л 250,0 Рабочее давление для системы промывки, Bar 2,0 - 3,0 Диаметр отверстия крана отвода загрязнений, дюйм 1/2 Габаритные размеры: высота, мм 210 Габаритные размеры: ширина, мм 110 Монтажное положение вертикальное"
