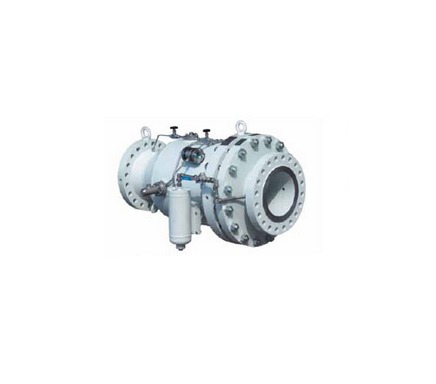

Клапан гашения гидравлического удара SR с пилотным управлением
|
Поделитесь страницей в Социальных сетях
|
|
 Клапаны типа SR предназначены для гашения гидравлических ударов в магистральных трубопроводах и трубопроводах наливных терминалов, вызванных закрытием/открытием арматуры, включением/отключением насосов и т.д. Имеет односедельчатую конструкцию прямого действия и не требует для работы подвода внешней энергии. Клапан устанавливается на отводе к основному трубопроводу. Эффект гашения гидравлического удара достигается за счёт перепуска потока среды в момент гидроудара. При гидроударе клапан мгновенно открывается и обеспечивает большую пропускную способность, после чего медленно закрывается, не создавая скачков давления среды. Сброс среды осуществляется в предусмотренную резервную ёмкость. Клапан гашения гидроудара с пилотным управлением позволяет настраивать давление начала открытия, время реакции и скорость закрытия клапан. При этом данная конструкция обеспечивает отсутствие протечки по седлу и максимальную скорость открытия клапана. Клапан гашения гидроудара с пилотным управлением состоит из трёх основных элементов • Основной клапан - непосредственно осуществляет сброс давления в трубопроводе • Пилотный клапан - управляет работой основного клапана • Распределительный блок и система импульсных линий - организует и управляет взаимодействием пилотного и основного клапана При нормальной работе системы лунжер клапана сбалансирован рабочим давлением среды и удерживается в закрытом положении силой пружины. При возникновении гидроудара балансирующее авление среды пропадает, и плунжер клапана мгновенно открывается. Клапан также может быть принудительно открыт с помощью системы дросселей. Примеры маркировки: SR820P 100 *25TX 180N -16FV Конструкция клапана разрабатывается под конкретное применение. Дополнительная информация предоставляется по запросу.
