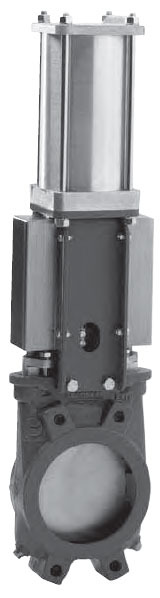

Затвор шиберный ножевой для бункера Orbinox XC

Шиберный (ножевой) затвор для бункера Ду 50-600*, Ру 10. Тип ХС Межфланцевый ножевой затвор типа XС предназначен для перекрытия потока абразивной среды в бункерных системах (гранулированные и порошкообразные среды). Специально разработанная конструкция корпуса обеспечивает быстрое прохождение среды и позволяет использовать данный тип затвора в качестве спускного бункерного клапана. Данный затвор предназначен для использования в таких отраслях промышленности как: - Энергетика - Химическая промышленность - Пищевая промышленность - Горнодобывающая промышленность Установка. Направление потока должно совпадать с направлением стрелки на корпусе. Стандартное фланцевое присоединение, Ру 10. Длина несквозного болта выбирается в зависимости от толщины ответного фланца. Описание затвора Корпус Межфланцевый, цельнолитой из серого чугуна. Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции. Клинья и направляющие, которые являются одним целым с корпусом, обеспечивают надежное закрытие затвора. Полнопроходное исполнение буславливает высокую пропускную способность и минимальные потери давления. Наличие промывных отверстий в корпусе затвора исключает накопление посторонних частиц в седловом уплотнении, затрудняющих нормальное функционирование затвора, путем его промывки различными реагентами. В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости. Нож Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла. Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора. По запросу материал ножа может быть изменен для применения на более высоких параметрах. Седловое уплотнение Уникальная конструкция позволяет (автоматически) закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали. Кроме стандартного уплотнения из EPDM, под заказ поставляются седловые уплотнения, из материалов Viton, PTFE и т. д., для специфических условий применения. Уплотнение Долговечное уплотнение из нескольких витков плетеного синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения. Шток Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока. Для затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока затвора от пыли. Управление Возможны варианты комплектации затвора штурвалом (выдвижной и невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом. Бугель Материал - углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали). Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках. На диаметрах свыше Ду 250 по умолчанию применяется усиленная конструкция бугеля. Эпоксидное покрытие Эпоксидное покрытие частей и корпусов всех затворов как из чугуна, так и из углеродистой стали обеспечивает высокую электростатическую и коррозионную стойкость, а также высокоэстетичный вид затвора. Стандартный цвет шиберных (ножевых) затворов ORBINOX - синий. Дополнительные опции Защитная крышка (рис. 1) Обеспечивает герметичное уплотнение. Предназначен для использования на агрессивных средах. Снижает необходимость в техническом обслуживании и ремонте сальника (рис.1). Материалы Возможно исполнение затворов из различных материалов: чугун с шаровидным графитом, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой - жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан. Нестандартные затворы Компания Академия Тепла поставляет затворы на нестандарт ные параметры: большие диаметры и/или давления, нестандартные материалы, а также специальные кон струкции затворов. Поверхностная обработка В зависимости от условий эксплуатации арматуры иногда возникает необходимость в нанесении допол нительного защитного покрытия или изоляции как на сам затвор, так и на отдельные его части. Компания Академия Тепла осуществляет на заказ поставку затворов с дополнительными защитными покрыти ями для улучшения стойкости затвора к: истиранию (Stellite), коррозии (Halar, Rilsan, гальванизация) и налипанию посторонних частиц (Pulido, PTFЕ).
