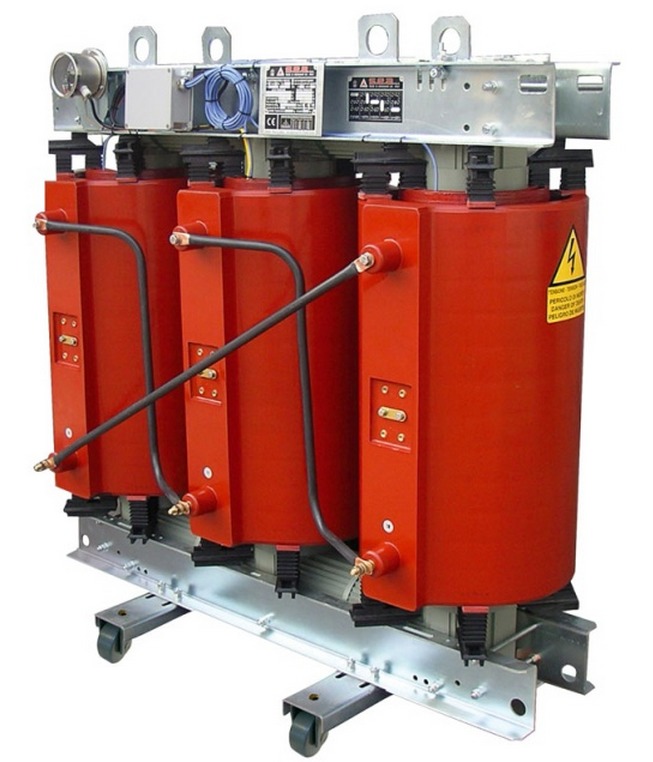

Трансформаторы сухие ТС, ТСЗ, ТСЗЛ

"Трансформаторы сухие ТС, ТСЗ, ТСЗЛ Основные характеристики, назначение и область применения Трансформаторы трехфазные в сухом исполнении с естественным воздушным охлаждением. Трансформаторы предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц и устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты. Структура условного обозначения ТС(Л)(З)(Н)(ГЛ) - Х/10(6)/0,4 У3 ТС - трансформатор трехфазный, сухой Л - с литой изоляцией, класса нагревостойкости F (155oC) З - охлаждение естественное воздушное при защищенном исполнении. Все изоляционные материалы применяемые в обмотках имеют класс нагревостойкости не ниже F ( 155 °С). Н - изоляция обмоток «NOMEX», класса нагревостойкости Н (180С) ГЛ - геофолевая, литая изоляция обмоток (обмотки залиты эпоксидным компаундом с кварцевым наполнителем), класса нагревостойкости F (155oC) Х - номинальная мощность, кВА 10(6) - напряжение ВН 0,4 - напряжение НН У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69. Условия эксплуатации трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от -25 до +40°С; влажностью до 80% при температуре +25°С; окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах; высота установки над уровнем моря не более 1000 м. Конструкция трансформаторов Трансформаторы состоят из следующих основных сборочных единиц: магнитопровода; обмоток, размещенных на магнитопроводе (активной части); отводов (вводов, шин НН и ВН); защитного кожуха. Магнитная система изготавливается из высококачественной электротехнической стали. Трансформаторы изготавливаются со степенью защиты IP00 (без кожуха) и IP20 (с кожухом). Защитные оболочки обеспечивают доступ к трансформатору через съёмные панели на длинной стороне трансформатора. По желанию заказчика указанные варианты исполнения и комплектация трансформаторов ТС и трансформаторов ТСЗ могут быть дополнены устройством присоединения высокого напряжения «левое» или «правое». Трансформаторы с кожухом по требованию заказчика изготавливаются в следующих исполнениях: с возможностью подключения силовых кабелей через дно оболочки; с шинными выводами ВН и НН на узкие стороны трансформатора (левый, правый); с выводами шин ВН и НН через крышку трансформатора."
