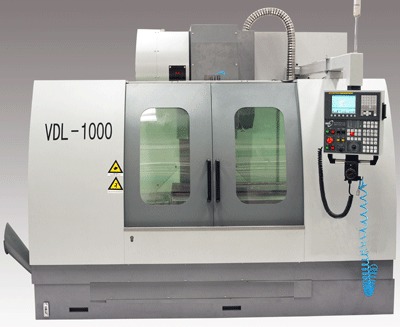

Вертикальный обрабатывающий центр VDL-500,VDL-600A,VDL-800,VDL-1000
|
Поделитесь страницей в Социальных сетях
|
|
 Размер стола мм до 1120 х 560 Диапазон частот вращения шпинделя, об/мин 60 ~ 8000 Система ЧПУ FANUC 0i-MС Современные высокопроизводительные фрезерные обрабатывающие центры серии VDL применяются для изготовления пресс-форм и штампов высокого качества. Станки отличается высокими параметрами резания, точностью и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих ведущих мировых производителей, а также новым решениям в конструкции и компоновке. VDL-500 VDL-600A VDL-800 VDL-1000 Размер стола (Д х Ш) 700 х 320 800 х 420 900 х 420 1120 х 560 Ширина и количество Т-образных пазов, мм х шт 3 х 14 х 110 3 х 18 х125 3х18х125 5х18х100 Наибольшая нагрузка на стол, кг 150 500 500 750 Расстояние от оси шпинделя до направляющих колонны, мм 430 511 511 629 Расстояние от торца шпинделя до поверхности рабочего стола, мм 140-520 150~670 150-670 135-735 X/Y/Z Перемещение, мм 450/350/380 600/420/520 800/420/520 1020/560/600 X/Y/Z тип направляющих Линейные Линейные Линейные Прямоугольные X/Y/Z Скорость быстрых перемещений, м/мин 30/30/30 24/24/20 24/24/20 24/24/18 Скорость подачи, мм/мин 1~10000 1~10000 1~10000 1~10000 X/Y/Z Наибольший момент на электродвигателях приводов, Нм 7/ 7/ 7 12/12/12 12/12/12 12/12/12 Мощность электродвигателя главного привода, кВт 5.5/ 7.5 7.5/11 7.5/11 7.5/11 Диапазон частот вращения шпинделя, об/мин 60~8000 60-8000 60 ~ 8000 60-8000 Конус шпинделя (7:24) #40(7/24) #40(7/24) #40(7/24) #40(7/24) Емкость магазина инструмента, шт 12 16/ 24 16/24 20/24 Хвостовик инструмента BT40 BT40 BT40 BT40 Макс. масса инструмента, кг 6 7 7 7 Максимальная диаметр/длина сменного инструмента, мм 80/200 100/280 77/280 100/280 77/280 100/305 77/305 Время смены инструмента, сек 6~8 6~8, 3.5 6~8/3 6~8/3 Точность позиционирования, мм ±0.016 X, Z: 0.020 Y:0.016 X, Z: 0.020 Y: 0.016 X: 0.016 Y, Z: 0.012 Повторяемость, мм ±0.006 X, Z: 0.008 Y:0.006 X, Z: 0.008 Y: 0.006 X: 0.010 Y, Z: 0.008 Система ЧПУ FANUC 0i-MС FANUC 0i-MС FANUC 0i-MС FANUC 0i-MС Требуемое давление воздуха, МПа 0.6 0.6 0.6 0.6 Потребляемая мощность станка 15 25 25 25 Габаритные размеры (Д х Ш х В), мм 2450х 1590х 2200 2310х 2040х 2337 2310х 2040х 2337 2530х 2820х 2500 Масса нетто, кг 2000 4800 5200 7000
